Soldadura por fricción-agitación
Descripción técnica: cómo la FSW transforma los paradigmas tradicionales de la soldadura
¿Por qué optar por la soldadura por fricción-agitación en procesos industriales sostenibles?
En el ámbito de las tecnologías avanzadas de soldadura, la soldadura por fricción-agitación (FSW, por sus siglas en inglés) se destaca por su versatilidad, respeto al medio ambiente y precisión. El proceso ofrece innumerables ventajas, lo que lo convierte en la opción ideal para las industrias que buscan la máxima eficiencia y responsabilidad medioambiental.
Estas son las razones por las que FSW cambia las reglas del juego:
Alto nivel de preparación tecnológica (TRL)
Calificada en el nivel 9 en la escala de Nivel de Preparación Tecnológica (TRL), la FSW es un método confiable y altamente avanzado para unir materiales, predominantemente aluminio y cobre, manteniendo casi intactas las propiedades mecánicas originales.
Soldaduras de aluminio versátiles
La soldadura por fricción-agitación ofrece la capacidad única de soldar series de aluminio de alta resistencia como 2000, 6000 y 7000. Además, facilita uniones mixtas con materiales como cobre, aluminio fundido o acero.
Proceso respetuoso con el medio ambiente
La FSW está a la vanguardia de la soldadura ecológica. Al evitar la limpieza previa a la soldadura, el aporte de alambre y los gases de protección, garantiza un proceso más limpio, completamente libre de emisiones dañinas y gases nocivos.
Soldadura en frío
La soldadura por fricción-agitación revoluciona el concepto mismo de “soldadura en frío”. Al aprovechar la deformación mecánica sin recurrir a la fusión o al uso de aditivos externos, elimina efectivamente los riesgos asociados con la porosidad.
Desbloqueando la soldadura FSW: 4 pasos para soldaduras de alta calidad
La soldadura por fricción-agitación es un proceso único y complejo que exige precisión en cada paso. Al comprender cada fase del procedimiento, se puede garantizar la máxima calidad de las soldaduras, las cuales son a la vez robustas e imbatibles. Sumerjámonos en las detalladas etapas de este innovador método de soldadura:
Antes de nada, se fijan las piezas que se van a soldar. Pueden colocarse borde con borde, lo que se conoce como “soldadura a tope”, o solapándolas, lo que se denomina “soldadura de traslape”.
El protagonista central en la FSW es la herramienta, que consta de un hombro y un pin. El hombro genera calor a través de la fricción, mientras que el pin está diseñado para agitar. Mientras rota a velocidades que fluctúan entre 400 y 6000 RPM, la herramienta se inserta verticalmente en el material, asegurando un acoplamiento seguro.
Después de un período esencial de estabilización térmica que dura de 1 a 5 segundos, la herramienta comienza su recorrido, moviéndose a un ritmo constante. La velocidad varía entre 700 y 3000 mm/min, dependiendo del tipo de material y su grosor. El calor inducido por la fricción ablanda el material, haciéndolo maleable. Este estado permite que el pin agitador mezcle sin problemas las piezas, asegurando una unión robusta.
Una vez que concluye el recorrido de soldadura, la herramienta se eleva cuidadosamente en un movimiento vertical, dejando atrás un orificio de salida. Aunque esto podría parecer inicialmente una imperfección, hay diferentes técnicas disponibles para rectificar este pequeño contratiempo, asegurando una soldadura sin defectos.
Dominio de la FSW: parámetros clave y configuraciones de soldadura
Dominio de los parámetros de FSW para obtener soldaduras óptimas
En el mundo de la soldadura por fricción-agitación, lograr soldaduras de la más alta calidad exige más que el equipo adecuado: requiere comprender y dominar los parámetros clave de soldadura. Estos parámetros específicos de la FSW, cuando se ajustan con precisión, forman la base sobre la cual se construye la integridad, la fuerza y la longevidad de la soldadura, asegurando no solo un rendimiento óptimo sino también una durabilidad prolongada en aplicaciones del mundo real.
Geometría de la herramienta FSW
La forma y el diseño de la herramienta FSW juegan un papel crucial en determinar la calidad de la soldadura. Su diseño está intrínsecamente vinculado a la naturaleza de los materiales que se están soldando y al resultado deseado del proceso.
Fuerza vertical (en kN)
Aplicar la cantidad correcta de fuerza vertical es vital. Una fuerza insuficiente puede no lograr la agitación requerida, mientras que una fuerza excesiva puede causar un desgaste rápido de la herramienta o la deformación de las piezas de trabajo.
Velocidad de rotación (en RPM)
La velocidad a la que rota la herramienta FSW puede influir en el calor generado durante el proceso. Una velocidad óptima asegura un calentamiento uniforme y una mezcla de materiales optimizada.
Velocidad de avance (en mm/min)
La velocidad a la que la herramienta se desplaza a lo largo de la línea de soldadura determina el tiempo que el material permanece bajo la influencia de la herramienta. Esto afecta la consistencia y calidad de la soldadura.
Configuraciones adaptadas a sus necesidades
En el ámbito en evolución de las tecnologías de soldadura, la soldadura por fricción-agitación se destaca como un método que combina a la perfección precisión y adaptabilidad. La FSW no solo ofrece la ventaja de un proceso de soldadura más limpio y eficiente, sino también la flexibilidad en las formas en que los materiales pueden conectarse, asegurando que cada soldadura esté adaptada a su propósito y aplicación específicos. Con esta adaptabilidad, se vuelve primordial entender las diferentes configuraciones disponibles:
Soldadura a tope: Esta configuración se distingue por su precisión a la hora de alinear las piezas borde con borde. Ideal para aplicaciones en las que se desea un aspecto de unión continuo y sin alteraciones, la soldadura a tope ofrece una conexión sin juntas entre materiales. Garantiza una fusión homogénea y de alta calidad, lo que es vital para proyectos en los que tanto la estética como la integridad estructural son primordiales. Al evitar cualquier solapamiento o desplazamiento, este método consigue un cordón de soldadura óptimamente liso y consistente, ideal para escenarios que requieren una uniformidad del material sin concesiones.
Soldadura de traslape: Cuando el diseño requiere que un material se solape con otro, la soldadura solapada resulta inestimable. Esta configuración es especialmente adecuada para situaciones en las que hay que unir materiales o espesores diferentes, ya que proporciona una unión robusta en la unión de traslape. La unión solapada está diseñada intrínsecamente para distribuir la tensión sobre un área mayor, lo que aumenta la durabilidad y resistencia de la unión. Especialmente importante en aplicaciones en las que la capacidad de carga o las propiedades térmicas desempeñan un papel importante, la soldadura de traslape garantiza una unión robusta que resiste las exigencias más rigurosas.
Materiales: ¿cuáles son soldables mediante el proceso de soldadura por fricción-agitación?
La FSW es una técnica de soldadura en frío que se basa en la deformación mecánica de los materiales, eliminando la necesidad de fundir o utilizar materiales de relleno. Esto permite soldar una gama diferente de metales con este método:
Comparando la FSW con técnicas tradicionales de soldadura

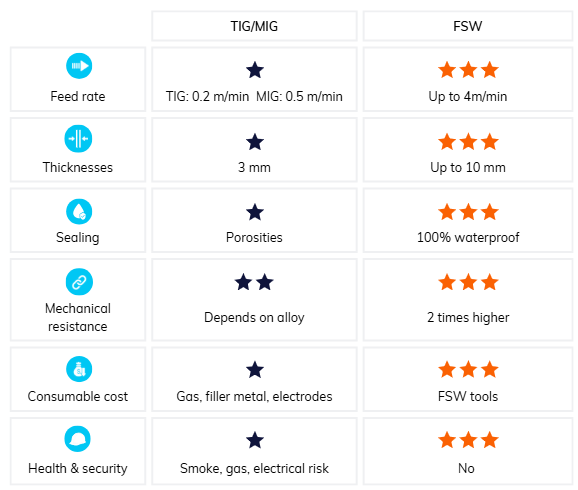

Soldadura por fricción-agitación vs. TIG
La FSW ofrece claras ventajas sobre la soldadura TIG tradicional. A diferencia del TIG, la soldadura por fricción-agitación no requiere fusión, lo que minimiza defectos comunes como la porosidad y las grietas. Este método es especialmente beneficioso para las aleaciones de aluminio, ya que conserva mejor sus propiedades mecánicas. En esencia, la FSW destaca como una alternativa eficaz y respetuosa con el medio ambiente, especialmente para aplicaciones que requieren una mayor fiabilidad y consistencia.
Soldadura por fricción-agitación vs. MIG
El proceso de soldadura por fricción-agitación surge como una alternativa innovadora a la soldadura MIG tradicional. A diferencia del MIG, la soldadura por fricción-agitación opera sin fundir el material, reduciendo drásticamente defectos como la porosidad y las grietas. Esta técnica de estado sólido es excelente para preservar las propiedades mecánicas de los metales, especialmente en aleaciones sensibles al calor. Otras ventajas de la FSW son la ausencia de gas protector y materiales de relleno, lo que conlleva ventajas económicas y medioambientales. Además, la FSW garantiza una distorsión térmica mínima y soldaduras de alta calidad constante. Especialmente eficaz para aleaciones difíciles, la FSW ofrece una solución de soldadura fiable y avanzada para las necesidades de la industria moderna.

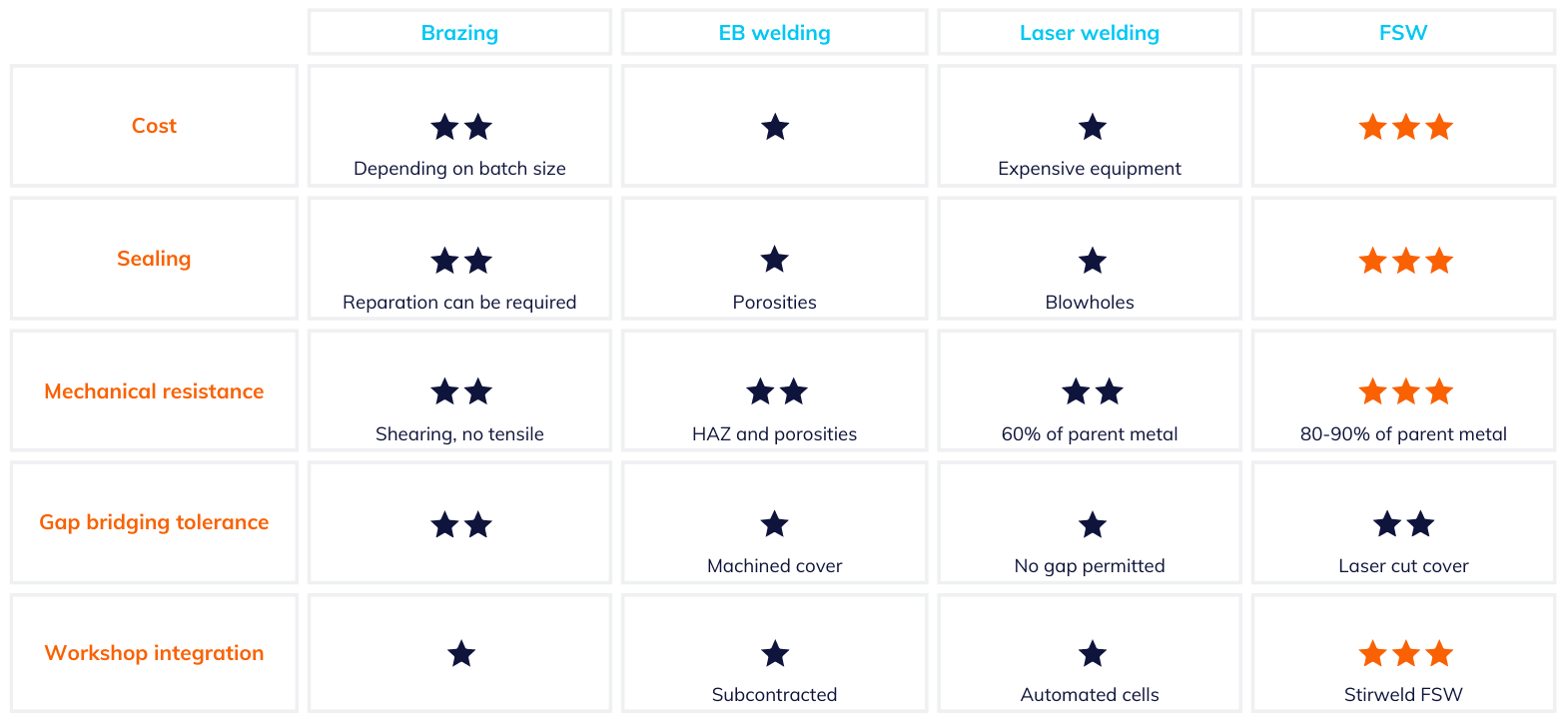

Soldadura por fricción-agitación vs. soldadura fuerte
La soldadura por fricción-agitación es una alternativa sólida a los métodos tradicionales de soldadura fuerte. Mientras que la soldadura fuerte se basa en calentar los metales cerca de sus puntos de fusión, la soldadura por fricción-agitación ofrece una soldadura en estado sólido que minimiza la distorsión térmica y la tensión. La mezcla mecánica de los materiales base en FSW da como resultado uniones notablemente más fuertes en comparación con las uniones por soldadura fuerte. Además, el proceso FSW elimina la necesidad de materiales de relleno o fundente, lo que da lugar a uniones más puras y fiables. Gracias a su capacidad para soldar aleaciones difíciles y a las ventajas añadidas de ahorro de costes y eficiencia medioambiental debido a la ausencia de consumibles, la soldadura por fricción-agitación presenta una solución de vanguardia para diversas necesidades de unión industrial.
Soldadura por fricción-agitación vs. EBW
En comparación con la soldadura por haz de electrones (EBW), el proceso FSW presenta claras ventajas. Mientras que la EBW requiere un entorno de vacío, la FSW funciona sin esfuerzo al aire libre, lo que agiliza el proceso. Mientras que la EBW tiene limitaciones debidas al grosor del material, la FSW supera estos retos, uniendo hábilmente secciones más gruesas. La FSW cuenta con una amplia versatilidad de materiales, ya que se adapta a una gran variedad de metales y aleaciones. En términos de seguridad, la FSW destaca por no emitir rayos X, algo que preocupa en la EBW. Desde el punto de vista económico, las instalaciones de FSW suelen tener un precio más asequible que los complejos sistemas asociados a la EBW. Además, con zonas de soldadura prístinas y áreas afectadas por el calor reducidas, la FSW garantiza uniones eficaces y de máxima calidad, lo que marca su dominio como técnica de soldadura industrial de primer orden.
Explorando distintas aplicaciones del FSW
La capacidad del proceso de soldadura por fricción-agitación para producir soldaduras robustas y consistentes en materiales tradicionalmente difíciles de unir lo distingue, convirtiéndolo en la opción favorita para diversos usos industriales:
Disipadores de calor
Rendimiento óptimo y vida útil prolongada de sistemas de alto rendimiento.
Placas frías
Dispositivos de gestión térmica de alta calidad gracias a la soldadura FSW.
Paneles reforzados
Paneles de aluminio reforzados para mayor rigidez, longitud extendida y peso reducido.
Tanques
Estanqueidad, resistencia mecánica superior y vida útil aumentada gracias a la FSW.
Busbars
De alta conductividad, sin juntas y duradero, ideal para una distribución eficaz de la energía.
Bridas
Ligereza, resistencia a la corrosión y conductividad térmica superior.
Cámaras de vacío
Resistencia a la corrosión, conductividad térmica superior y ligereza.
