Processo di saldatura Friction Stir Welding

Prospettiva tecnica: ridefinizione degli standard di saldatura con FSW

Perché scegliere la saldatura FSW per una saldatura industriale duratura?

La saldatura Friction Stir Welding (FSW) è all’avanguardia nella tecnologia di saldatura e si distingue per la sua versatilità, l’impegno ambientale e l’eccezionale precisione. Il processo offre una moltitudine di vantaggi che lo rendono una scelta privilegiata per le industrie che cercano la massima efficienza e il minimo impatto ambientale.

friction stir welding services

Alto TRL

Classificato al livello 9 della scala del Livello di Maturità Tecnologica (TRL), l’FSW è un metodo di saldatura avanzato e affidabile, che consente di saldare alluminio, rame o anche gruppi dissimili, mantenendo proprietà meccaniche vicine a quelle del materiale di base.

high resistance assembly

Saldatura di tutte le leghe di alluminio

La saldatura FSW offre la capacità unica di saldare serie di alluminio ad alta resistenza come 2000, 6000 e 7000. Inoltre, facilita la saldatura mista con materiali come rame, alluminio fuso e acciaio.

friction stir welding green process

Processo ecologico

La FSW è all’avanguardia nella saldatura ecologica. Evitando la sverniciatura pre-saldatura, l’uso di materiale d’apporto e di gas di protezione, garantisce un processo più pulito, totalmente privo di emissioni nocive e fumi tossici.

cold welding process

Saldatura a freddo

La saldatura FSW rivoluziona il concetto stesso di “saldatura a freddo”. Utilizzando la deformazione meccanica senza fusione o l’uso di additivi esterni, riduce efficacemente i rischi associati a questi fenomeni: porosità, bassa resistenza meccanica, ecc.

Capire la saldatura Friction Stir Welding: 4 passi per saldature di alta qualità

La saldatura Friction Stir Welding è un processo unico e complesso, che richiede una precisione meticolosa in ogni fase. Padroneggiando ogni fase del processo di saldatura, possiamo garantire saldature di qualità eccezionale, che combinano robustezza e finitura perfetta. Vediamo le diverse fasi di questa rivoluzionaria tecnica di saldatura:

Innanzitutto, le parti da saldare devono essere flangiate tra loro. Possono essere posizionate bordo contro bordo, spesso chiamata “saldatura di testa”, o una sopra l’altra, nota come “saldatura passante”.

L’elemento centrale della FSW è l’utensile, costituito da una spalla e da un perno. La spalla genera calore per attrito, mentre il perno è progettato per impastare. Ruotando a velocità variabili tra 400 e 6000 giri/min, l’utensile penetra verticalmente nel materiale.

Dopo un indispensabile periodo di stabilizzazione termica, che dura da 1 a 5 secondi, l’utensile inizia il suo percorso, muovendosi a ritmo costante lungo il cordone di saldatura. La velocità varia tra 700 e 3000 mm/min, a seconda del tipo di materiale e del suo spessore. Il calore indotto dall’attrito ammorbidisce il materiale, rendendolo malleabile. Questa condizione consente al pedone di miscelare le parti in modo fluido, garantendo un giunto resistente.

Una volta completato il percorso di saldatura, l’utensile esce verticalmente, lasciando un foro di uscita. Anche se inizialmente può sembrare un’imperfezione, sono disponibili varie tecniche per riempirlo, garantendo una saldatura impeccabile.

Vidéo sur le processus de soudage par friction-malaxage

Padroneggiare l’FSW: parametri chiave e configurazioni di saldatura

Controllo dei parametri FSW per saldature ottimali

Nel mondo della saldatura FSW, per ottenere saldature di altissima qualità è necessario comprendere e controllare i parametri chiave della saldatura. Questi parametri specifici, una volta messi a punto, costituiscono la base su cui poggiano l’integrità, la resistenza e la longevità della saldatura, garantendo non solo prestazioni ottimali ma anche una durata prolungata nelle applicazioni reali.

saldatura Friction Stir Welding
friction stir welding tool geometry

Geometria dell’utensile FSW

La forma e il design dell’utensile FSW svolgono un ruolo fondamentale nel determinare la qualità della saldatura. La sua progettazione è intrinsecamente legata alla natura dei materiali da saldare e al risultato desiderato del processo.

friction stir welding force

Controllo della forza (in kN)

L’applicazione della giusta quantità di forza è fondamentale. Una forza insufficiente può impedire di ottenere la miscelazione richiesta, mentre una forza eccessiva può causare una rapida usura dell’utensile o la deformazione delle parti da saldare.

friction stir weld speed

Velocità (in RPM)

La velocità di rotazione dell’utensile FSW può influenzare il calore generato durante il processo. La velocità ottimale garantisce un riscaldamento uniforme e una miscelazione ottimale dei materiali.

friction stir weld feed rate

Velocità di avanzamento (mm/min)

La velocità con cui l’utensile si muove lungo il cordone di saldatura determina il tempo in cui il materiale rimane sotto l’influenza dell’utensile. Ciò influisce sulla qualità e sulla resistenza della saldatura.


Configurazioni adatte alle vostre esigenze

La saldatura Friction Stir Welding si distingue come metodo che combina fluidità, precisione e adattabilità. La FSW offre non solo il vantaggio di un processo di saldatura più pulito ed efficiente, ma anche la flessibilità nei modi in cui i materiali vengono saldati, garantendo che ogni saldatura sia adattata al suo scopo e alla sua applicazione specifica. Con questa adattabilità, la comprensione delle diverse configurazioni disponibili diventa fondamentale:

friction stir butt welding

Saldatura di testa: la saldatura di testa si distingue per la sua precisione nell’allineare i pezzi da bordo a bordo. Ideale per le applicazioni in cui si desidera un aspetto continuo e indisturbato del giunto, la saldatura di testa fornisce una connessione senza soluzione di continuità tra i materiali. Assicura una fusione perfetta e di alta qualità, fondamentale per i progetti in cui l’estetica e l’integrità strutturale sono fondamentali. Impedendo qualsiasi sovrapposizione o sfalsamento, questo metodo consente di ottenere un cordone di saldatura ottimale, liscio e coerente, ideale per gli scenari che richiedono una perfetta uniformità del materiale.

friction stir lap welding

Saldatura a vista: la saldatura a vista è essenziale quando il progetto richiede la sovrapposizione di un materiale a un altro. Questa tecnica è particolarmente adatta ai casi in cui è necessario unire materiali o spessori diversi, garantendo un legame forte e affidabile nell’area di sovrapposizione. Il design del giunto di sovrapposizione consente di distribuire le sollecitazioni su un’area più ampia, migliorando la durata e la resistenza del giunto. Ciò è di fondamentale importanza nelle applicazioni in cui la capacità di carico e le proprietà termiche sono fondamentali, garantendo una connessione robusta in grado di sopportare sollecitazioni elevate.

Specifiche dei materiali: quali materiali sono saldabili per FSW?

La saldatura Friction Stir Welding (FSW) è una tecnica di saldatura a freddo che si basa sulla deformazione meccanica dei materiali, eliminando la necessità di fusione o di materiali di apporto. Ciò significa che con questo approccio è possibile saldare una vasta gamma di metalli:

friction stir welding aluminum
friction stir welding copper
friction stir welding steel

FSW rispetto alle tecniche di saldatura tradizionali

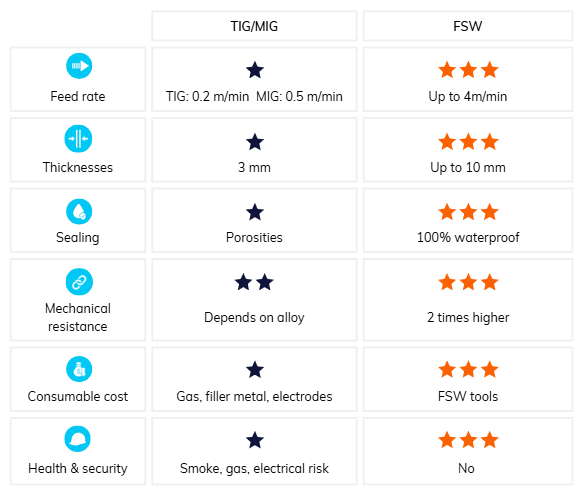

Saldatura Friction Stir Welding vs. TIG

La saldatura FSW offre notevoli vantaggi rispetto alla tradizionale saldatura TIG. A differenza del TIG, la saldatura Friction Stir Welding non richiede la fusione, riducendo così al minimo i difetti più comuni, come porosità e cricche. Questo metodo è particolarmente vantaggioso per le leghe di alluminio, in quanto ne preserva meglio le proprietà meccaniche. In sostanza, la FSW rappresenta un’alternativa ecologica ed efficiente, in particolare per le applicazioni che richiedono affidabilità e resistenza superiori.

Saldatura Friction Stir Welding vs. MIG

Il processo di saldatura Friction Stir Welding si sta affermando come un’alternativa rivoluzionaria alla tradizionale saldatura MIG. A differenza del MIG, la saldatura FSW funziona senza fondere il materiale, riducendo in modo significativo difetti come porosità e cricche. Questa tecnica allo stato solido eccelle nel preservare le proprietà meccaniche dei metalli, in particolare delle leghe sensibili al calore. Altri vantaggi della FSW sono l’assenza di gas protettivi e di materiali d’apporto, con conseguenti benefici economici e ambientali. Inoltre, la FSW garantisce una distorsione termica minima e saldature di qualità costante. Particolarmente efficace per le leghe difficili, la FSW offre una soluzione di saldatura affidabile e avanzata per le moderne esigenze industriali.

tig welding vs mig welding vs friction stir welding

Saldatura Friction Stir Welding vs. brasatura

La saldatura FSW offre una solida alternativa ai metodi tradizionali di brasatura. Mentre la brasatura si basa sul riscaldamento dei metalli vicino al loro punto di fusione, la saldatura FSW offre una saldatura allo stato solido che riduce al minimo la distorsione termica e le sollecitazioni. La miscelazione meccanica dei materiali di base nella FSW produce giunti significativamente più resistenti rispetto alla brasatura. Inoltre, il processo FSW elimina la necessità di materiali d’apporto o di flussaggio, consentendo di ottenere giunti più puri e affidabili. Grazie alla capacità di saldare leghe difficili e ai vantaggi aggiuntivi in termini di costi ed efficienza ambientale dovuti all’assenza di materiali di consumo, la saldatura Friction Stir Welding rappresenta una soluzione all’avanguardia per una serie di esigenze di giunzione industriale.

Saldatura Friction Stir Welding vs. EBW

Rispetto alla saldatura a fascio di elettroni (EBW), il processo FSW offre notevoli vantaggi. Mentre l’EBW richiede un ambiente sotto vuoto, l’FSW lavora facilmente all’aria aperta, semplificando il processo. Mentre l’EBW presenta vincoli dovuti allo spessore del materiale, l’FSW supera queste sfide, unendo abilmente sezioni più spesse. L’FSW vanta una grande versatilità dei materiali, in grado di adattarsi a un’ampia gamma di metalli e leghe. In termini di sicurezza, la FSW si distingue perché non emette raggi X, un problema che si presenta con la EBW. Dal punto di vista economico, le installazioni FSW sono generalmente più accessibili rispetto ai complessi sistemi associati all’EBW. Inoltre, grazie a zone di saldatura immacolate e a zone termicamente alterate ridotte, la FSW garantisce saldature efficienti e di alta qualità, segnando la sua superiorità come tecnica di saldatura industriale di punta.

brazing vs eb welding vs friction stir welding

Applicazioni FSW

La capacità del processo di saldatura Friction Stir Welding di produrre saldature forti in materiali tradizionalmente difficili da saldare lo distingue, rendendolo una scelta preferenziale per una varietà di usi industriali:

tête de FSW standard avec ajout de fraisage

Scambiatori di calore

Prestazioni ottimali e durata prolungata per sistemi ad alte prestazioni.

température de soudage par friction-malaxage

Piastre fredde

Dispositivi di gestione termica di alta qualità grazie alla saldatura FSW.

système automatique de soudage par friction-malaxage

Pannelli irrigiditi

Pannelli in alluminio per una maggiore rigidità, una maggiore lunghezza e un peso ridotto.

tête de FSW standard avec ajout de fraisage

Serbatoi

Impermeabilità, resistenza meccanica superiore e maggiore durata grazie alla tecnologia FSW.

automatic friction stir welding system

Bus bars

Altamente conduttivo, continuo e durevole, ideale per una distribuzione efficiente dell’energia.

système automatique de soudage par friction-malaxage

Flange

Leggero, resistente alla corrosione e con una conducibilità termica superiore.

température de soudage par friction-malaxage

Camere a vuoto

Resistenza alla corrosione, conducibilità termica superiore e leggerezza.
