FSW-ANWENDUNG

Busbar geschweißt durch FSW

Verbesserung der Zuverlässigkeit und Effizienz von Stromschienen-Baugruppen (auch Busbars genannt) durch FSW-Schweißen.

Warum Rührreibschweißen für Ihre Busbar wählen?

Das Rührreibschweißen (FSW) bietet eine transformative Lösung für die Montage von Sammelschienen und bietet zahlreiche Vorteile gegenüber traditionellen Methoden. Von verbesserter Leistung bis hin zu erheblichen Kosteneinsparungen ist FSW die optimale Wahl für moderne elektrische Systeme.

keine Gefahr des Herausschraubens in Stromschienen

Kein Risiko des Lösens

Bietet eine überlegene Ermüdungsbeständigkeit und verdoppelt die Haltbarkeit im Vergleich zu herkömmlichen Schraubmethoden.

Kosten um ein Drittel reduziert

Senkt die Schweißkosten um bis zu das Dreifache im Vergleich zu herkömmlichen Schraubtechniken.

friction stir welding for copper/aluminium welding

Lösung für den Kupfermangel

Ermöglicht die Verwendung von Aluminium als praktikable Alternative und macht das Schweißen von Kupfer-Aluminium-Verbindungen machbar.

Perfekte Leitfähigkeit

Erzielt eine doppelt so hohe Schweißleitfähigkeit wie herkömmliche Schraubverbindungen.

Technische Spezifikationen einer FSW-geschweißten Busbar

Das Rührreibschweißen bietet eine kostengünstige Alternative zum Schweißen von Kupferkomponenten und übertrifft traditionelle Methoden sowohl in der Wärmeleitfähigkeit als auch in der mechanischen Festigkeit. Durch den Ersatz von Lichtbogenschweißen oder Löten verbessert FSW die Qualität der Verbindungen und erhöht die mechanische Widerstandsfähigkeit erheblich. Diese Technik eignet sich sowohl für das Schweißen von Cu/Cu- als auch Al/Al-Busbars, was sie für verschiedene Anwendungen vielseitig einsetzbar macht. Ein bedeutender Sektor, der diese Technologie nutzt, ist die Energieindustrie, in der die Haltbarkeit und Effizienz von FSW-geschweißten Kupferkomponenten von entscheidender Bedeutung sind.

Beim Schweißen von Messingkomponenten bietet das Rührreibschweißen erhebliche Vorteile, da es das Fräsvolumen reduziert und somit die Herstellungskosten senkt. Durch den Ersatz des Lötens verbessert FSW nicht nur die Qualität der Verbindungen, sondern auch die mechanische Widerstandsfähigkeit. Diese Methode ist besonders vorteilhaft in Branchen wie der Ornamentik und der Nautik, wo sowohl ästhetische als auch strukturelle Integrität von größter Bedeutung sind.

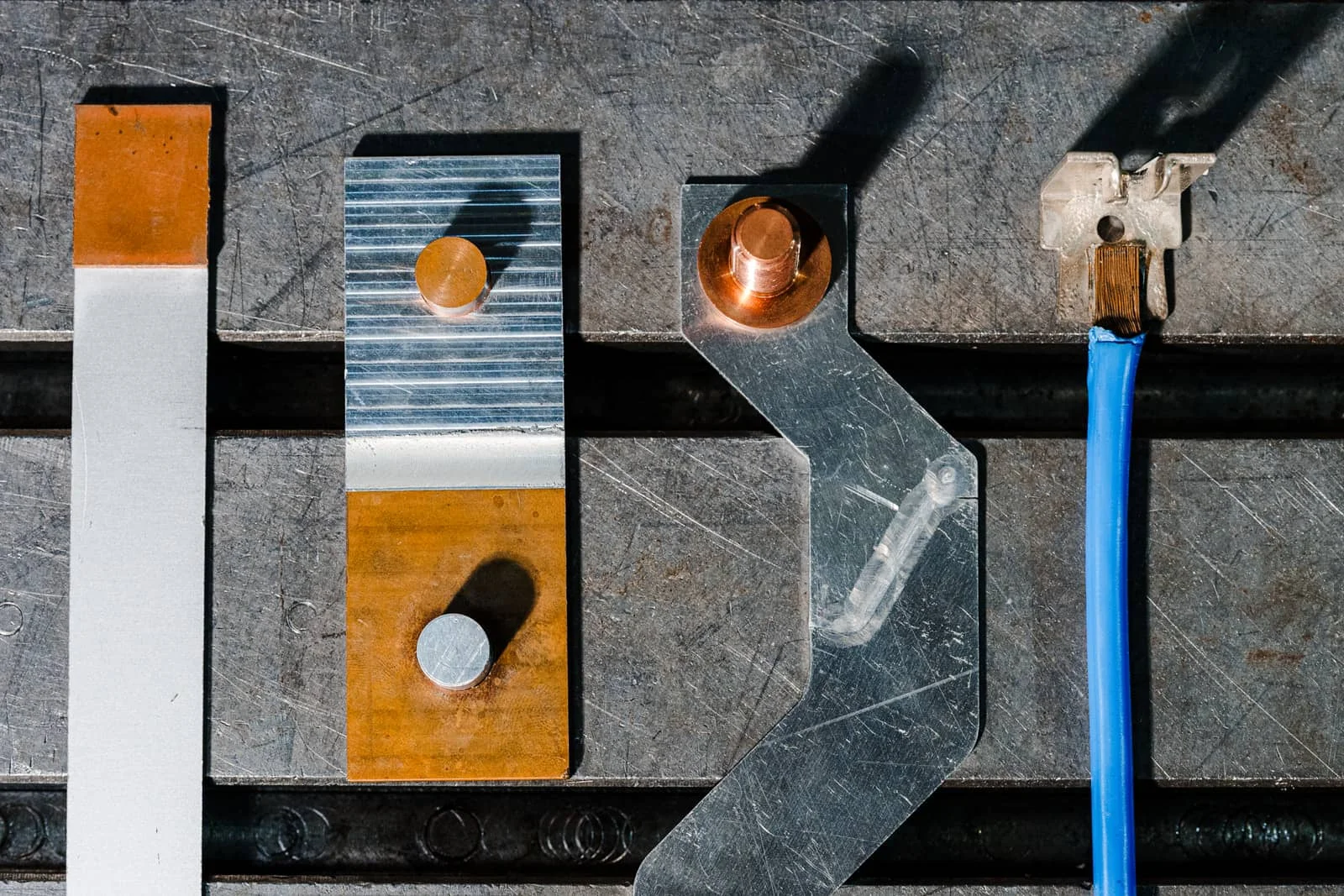

replacement of copper by aluminium in bus bars

Das Rührreibschweißen ermöglicht die nahtlose metallurgische Verbindung von Kupfer und Aluminium und bewältigt damit die Herausforderung, den elektrischen Widerstand zu minimieren. Der Einsatz von Aluminium als Ersatz für Kupfer führt zu erheblichen Kosten- und Gewichtseinsparungen, da Aluminium sowohl günstiger als auch leichter als Kupfer ist. Darüber hinaus ermöglicht FSW das fehlerfreie Schweißen von Aluminium und Kupfer und bietet eine zuverlässigere Alternative zu herkömmlichen Schraubmethoden. Insbesondere der Energiesektor profitiert von der Effizienz und Zuverlässigkeit von FSW in Anwendungen, die die Kombination dieser beiden Metalle erfordern.

Sehen Sie sich das Rührreibschweißen von Busbars live an

Vergleich des Rührreibschweißens mit führenden Montagetechnologien für Busbars

Rührreibschweißen vs. Schrauben und Löten

Keine Brand- oder Lockerungsgefahr: FSW beseitigt die Risiken des Lockerwerdens, von Vibrationsschäden und Brandgefahr und garantiert eine solide und dauerhafte Verbindung ohne Bedarf an Infrarotkontrollen oder Nachziehen.

Bessere elektrische Leitfähigkeit: Während Schraub- und Lötverbindungen Materialunterbrechungen verursachen, schafft FSW eine nahtlose metallurgische Verbindung, die den Stromfluss optimiert und die elektrische Leistung steigert.

Vereinfachte und schnellere Montage: FSW erfordert nur einen einzigen Prozessschritt, im Gegensatz zu den komplexen Abläufen beim Schrauben und Löten, wodurch Produktionszeit, Arbeitskosten und Herstellungsaufwand reduziert werden.

Leichtbau ohne Kompromisse: FSW ermöglicht die problemlose Umstellung von Kupfer auf Aluminium, was leichtere und effizientere Designs unterstützt.

Rührreibschweißen vs. Schrauben und LötenSchraubmontage, Lötmontage

laser assembly, ultrasonic assembly, friction stir welding

Rührreibschweißen vs. Laser- und Ultraschallschweißen

Größerer Dickenbereich: Im Gegensatz zu Laser- und Ultraschallschweißen, die nur für dünne Materialien geeignet sind, ermöglicht FSW das Schweißen von 0,5 mm bis 10 mm – ideal für robuste und vielseitige Anwendungen.

Optimiertes Kupfer-Aluminium-Schweißen: Als Festkörperverfahren vermeidet FSW die Bildung intermetallischer Phasen, die beim Laserschweißen auftreten, und sorgt für stabile, leistungsfähige Verbindungen zwischen Kupfer und Aluminium.

Hervorragende elektrische Leitfähigkeit: FSW schafft perfekte Materialkontinuität, indem das Werkzeug die Grenzfläche physisch durchdringt – im Gegensatz zu Laser- oder Ultraschallverfahren, bei denen kleine Nahtquerschnitte oder Ablösungsrisiken die Leitfähigkeit beeinträchtigen können.

Kosteneffiziente Montage: Dank niedriger Investitionskosten (CAPEX), vergleichbar mit Ultraschallanlagen, und ohne aufwendige Optiken oder komplexe Bauteilpositionierung, bietet FSW eine einfache und wirtschaftliche Lösung.

Busbars: Unverzichtbare Komponenten in Schlüsselindustrien

Die Sammelschienen oder Busbars sind grundlegende Komponenten in der elektrischen Energieverteilung und bieten effiziente, zuverlässige und skalierbare Lösungen, die für den Betrieb verschiedener anspruchsvoller Industrien entscheidend sind. Ihre Fähigkeit, hohe Ströme zu bewältigen, die Systemkomplexität zu reduzieren und die Sicherheit zu erhöhen, macht sie zur bevorzugten Wahl für moderne Ingenieuranwendungen. Mit dem technologischen Fortschritt und dem wachsenden Bedarf an robusten elektrischen Infrastrukturen wird die Rolle von Sammelschienen immer wichtiger.

Ob in Luft- und Raumfahrtsystemen, Automobilanwendungen, Eisenbahnnetzen, Wehrtechnik, Energieerzeugung oder Schiffbau – Busbars gewährleisten die nahtlose Integration und den Betrieb komplexer elektrischer Systeme und unterstützen dabei sowohl die tägliche Funktionalität als auch mission-kritische Operationen.
