STIRWELD FSW-AUSRÜSTUNG

Standard FSW-Kopf für CNC

Verwandeln Sie Ihre CNC in eine hochmoderne Reibrührschweiß-Kraftstation. Entdecken Sie Präzision, Effizienz und unübertroffene Qualität mit unserem Standard FSW-Kopf.

Standard FSW-Kopf für CNC

Warum Ihre CNC-Maschine mit dem Standard FSW-Kopf ausstatten?

Kosteneffizienz beim Reibrührschweißen

Kosteneffizienz

Der FSW-Kopf ist weitaus wirtschaftlicher als spezielle FSW-Maschinen oder Roboterstationen. Er kann an ein bestehendes Bearbeitungszentrum angepasst werden, wodurch der Bedarf an einem kompletten Gerätekauf entfällt.

Mietoption für Reibrührschweißmaschinen

Mietoption

Wir bieten unter finanzieller Kontrolle eine überzeugende Mietoption an. Der FSW-Kopf wird zu einer erschwinglichen Wahl, erhältlich ab nur €1990 pro Monat, und gewährleistet Wert, ohne bei der Qualität Kompromisse einzugehen.

Schnelle Einrichtung beim Reibrührschweißen

Schnelle Einrichtung

Seine Einrichtung ist ein Kinderspiel! In nur zwei Tagen werden Sie mit seiner Bedienung vertraut sein und einen schnellen Übergang zur Produktion sicherstellen. Mit sofort lieferbarem Inventar garantieren wir die Lieferung innerhalb eines Monats.

Durchgehende Unterstützung beim Reibrührschweißen

Durchgehende Unterstützung

Unser Engagement geht über den Verkauf hinaus. Wir bieten kontinuierliche Unterstützung mit FSW-Experten, die bereit sind, während und nach der Integration des Kopfes zu helfen, und garantieren erstklassigen Service und Unterstützung.

Ist Ihre CNC-Maschine kompatibel mit dem Standard FSW-Kopf?

Unser FSW-Kopf passt sich mühelos an 3-, 4- oder 5-Achsen-Maschinen an. Obwohl wir nur einige Installationen gezeigt haben, ist unser Kopf mit 99% der CNC-Maschinen auf dem Markt kompatibel.

Freischaltung des Rührreibschweißens: Schlüsseleigenschaften des Standard FSW-Kopfes

Kraftsteuerung bei Reibrührschweißmaschinen

Kraftsteuerung

Stellt eine konstante Werkzeugeindringung für hochwertige Schweißnähte sicher und mindert Defekte wie Grat und Wurmlöcher gemäß ISO 25239-Standards.

friction stir welding machine force recording

Kraftaufzeichnung

Die Steuerschnittstelle verfolgt die Schweißkraft und ermöglicht Wiederholbarkeit und Echtzeit-Qualitätsüberwachung.

Werkzeugkühlung bei Reibrührschweißmaschinen

Werkzeugkühlung

Wasser und Luft arbeiten zusammen, um kontinuierliche Kühlung zu bieten, was eine konstante Schweißqualität sicherstellt und die Haltbarkeit des FSW-Kopfes erhöht.

Schutz vor Kräften und Vibrationen bei Reibrührschweißmaschinen

FSW-Kräfte- & Vibrationsschutz

Eine spezielle Kopplung, entworfen von Stirweld-Ingenieuren, schützt vor Maschinenvibrationen während des Schweißbetriebs.

Interessiert an einer tieferen Einsicht, wie unser FSW-Kopf Ihre CNC-Maschine zu einer leistungsstarken Reibrührschweißmaschine aufrüstet? Tauchen Sie in unseren ausführlichen Artikel ein: Rüsten Sie Ihre CNC-Maschine zu einer FSW-Maschine auf


Technische Spezifikationen des Standard FSW-Kopfes

Entworfen von Experten für Rührreibschweißen und Bearbeitung, integriert der Standard FSW-Kopf fortschrittliche Technologien. Mit seinem 2015 vom SATT (einer französischen Regierungsorganisation) erteilten Patent verfügt dieses Werkzeug über einzigartige technische Merkmale für erstklassige FSW-Operationen.

Eine speziell für Ihr Gerät entworfene Schnittstelle, die das Anbringen des FSW-Kopfes an Ihre Maschine erleichtert.
Die Verbindungsachse zwischen dem Spindel Ihrer Maschine und dem FSW-Kopf.
Das aktive Modul des Kopfes, das die Ausführung des Rührreibschweißens ermöglicht.
Der Werkzeughalter, der die Verbindung zwischen dem Kopf und dem Schweißwerkzeug sicherstellt.
Das FSW-Werkzeug, das das Material durchdringt, um Ihre Teile zu schweißen.
Kraftsteuerung Sichert Schweißqualität von 1 bis 18 kN
RadialkraftBis zu 5 kN
SchweißdrehzahlBis zu 3500 U/min
KraftaufzeichnungFür Qualitätssicherung
Schneller WerkzeugwechselWhistle Notch-System mit präziser Positionierung
FräsdrehzahlBis zu 6000 U/min
Montage & DemontageAbgeschlossen in 15 Minuten
Spezifikationen des Standard FSW-Kopfes

Der Standard FSW-Kopf verfügt über eine Steuerschnittstelle (betrieben mit 110 V oder 220 V) für eine direkte Computeranbindung, die FSW-Prozessanpassungen erleichtert. Wir bieten kostenlose Software-Updates an, sobald Verbesserungen verfügbar sind. Zu den Kernfunktionen gehören:

  • Messung und Aufzeichnung der Schweißkraft für Qualitätsüberwachung.
  • Temperaturüberwachung für sichere Operationen.
  • Echtzeit-Anzeige von Schweißdaten.

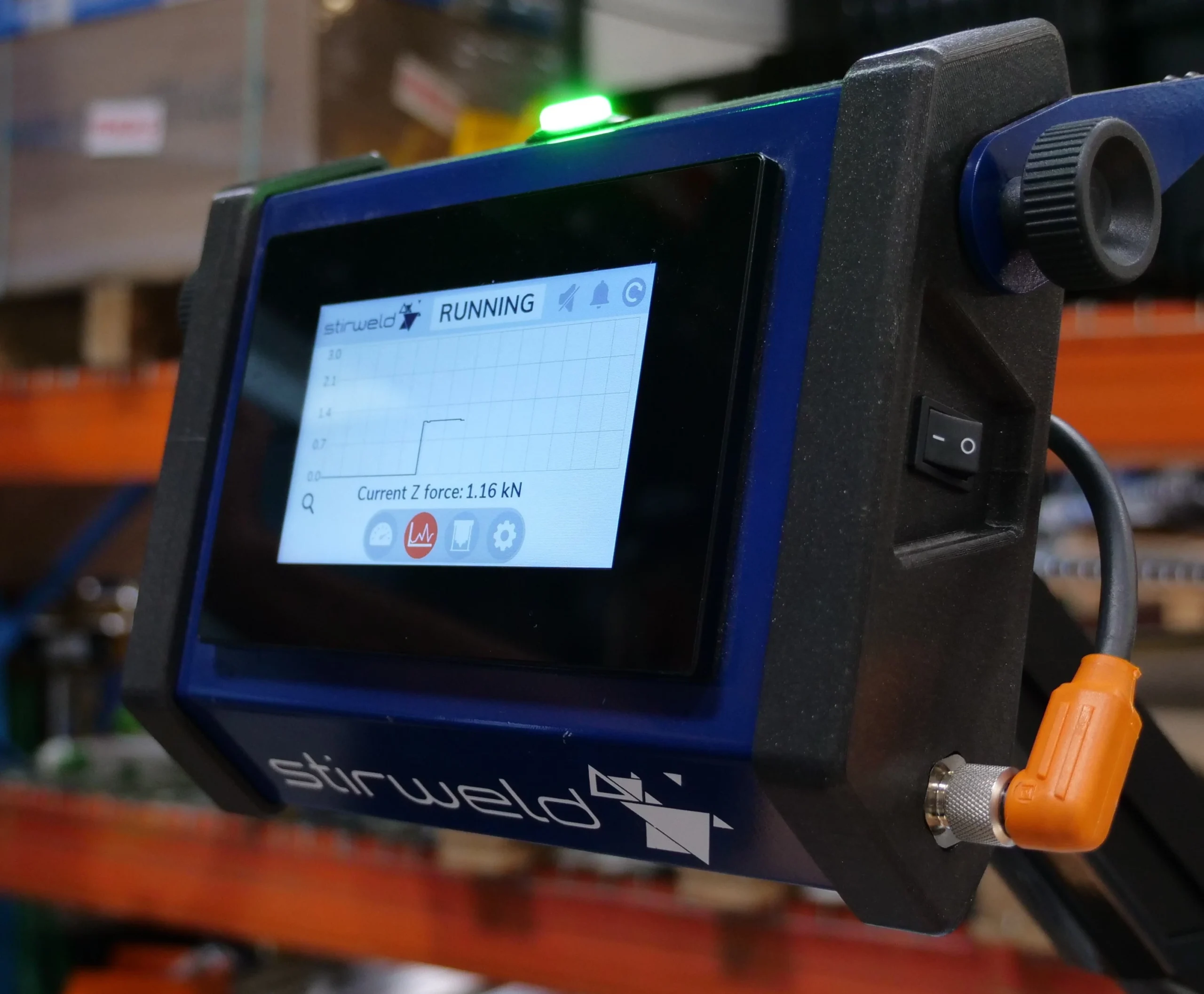

Temperaturüberwachungssystem im FSW-Kopf

„Mit dem Erwerb des FSW-Kopfes von Stirweld bietet Talendi (ehemals Bretagne Ateliers) seinen Kunden eine neue leistungsstarke Schweißlösung, die technologisch, ökologisch und wirtschaftlich ist. Im Jahr 2021 hat Bretagne Ateliers seinen Maschinenpark optimiert, indem es den FSW-Kopf von Stirweld erworben hat. Installiert an seinem Bearbeitungszentrum, ermöglicht es ihm, qualitativ hochwertige, wasserdichte, ästhetische und mechanisch widerstandsfähige Schweißnähte anzubieten. Am Ende des Jahres, einige Wochen nach seiner Installation, wurde der FSW-Kopf für einen ersten Kunden aktiviert, der schnell Schweißarbeiten an einigen seiner Teile benötigte. FSW-Technologie ist die ideale Lösung für Schweißnähte mit sehr hohen Qualitätsanforderungen, und Talendi ist in der Lage, die Frist einzuhalten. Kaum einen Monat später wurden dank des Engagements und der Strenge der Teams sowie der Zusammenarbeit zwischen dem Kunden und Bretagne Ateliers die ersten neu geschweißten Teile versendet.

Damien Quillet

Sertriebsleiter

Erweiterte Option unseres Standardkopfes

Der Automatische FSW-Kopfwechsler erweitert den Standard FSW-Kopf, indem er eine fortschrittliche Option bietet, die CNC-Maschinen in echte Hybrid-Systeme verwandelt. Mit diesem Zusatz erhalten Benutzer vollen Zugang zu ihrem Werkzeuglager, was den automatischen Wechsel zwischen CNC-Funktionen und Rührreibschweißen ohne manuellen Werkzeugwechsel ermöglicht. Dieses System rationalisiert den Produktionsablauf, spart erheblich Zeit und erhöht die Maschinenflexibilität. Es ist die ideale Lösung für Hersteller, die einen effizienteren, hybriden Ansatz in ihre Bearbeitungs- und Schweißoperationen integrieren möchten, perfekt abgestimmt auf die Ziele der intelligenten Fertigung in Industrie 4.0.

Abmessungen und Maschinen-Stellfläche unseres Standard FSW-Kopfes

Abmessungen des Standard FSW-Kopfes

Das Verständnis der spezifischen Abmessungen des FSW-Kopfes ist entscheidend, um sicherzustellen, dass er nahtlos mit Ihrer bestehenden Ausrüstung zusammenpasst. Detaillierte Maße unseres Standard FSW-Kopfes sind angegeben, sorgfältig entworfen für optimale Leistung und mühelose Integration in Ihre Maschinenkonfiguration:

GrößeHöhe von 315 mm (12,4 Zoll)
Gewicht35 kg
Wasserkühlung5 l/min bei 25°C (77°F)
Luftkühlung3 bar (43 psi)
SteuerschnittstelleBis zu 10m – 33 ft (mehr auf Anfrage)
Abmessungen des Standard FSW-Kopfes

Grobe Schätzungen zur Integration des Standard FSW-Kopfes in ein Bearbeitungszentrum

Hier sind grobe Schätzungen, um abzuschätzen, ob Ihr Bearbeitungszentrum für unseren Standard FSW-Kopf geeignet ist. Diese Angaben dienen als Richtlinien und können variieren. Bei Zweifeln zögern Sie bitte nicht, uns zu kontaktieren. Unser Team steht Ihnen zur Unterstützung zur Verfügung.

Die Spindelleistung muss mindestens 10 kW betragen.

Das Spindeldrehmoment sollte bei 1000 U/min mindestens 50 Nm betragen.

Die minimale Aufnahme sollte ISO 40, BT 40, HSK 63 oder eine andere gleichwertige Größe sein.

Stellen Sie sicher, dass mindestens 350 mm unter der Spindeldüse vorhanden sind, angesichts der Höhe des FSW-Kopfes von 315 mm oder 12,4 Zoll.

Unser Standard FSW-Kopf passt nahtlos in die meisten Bearbeitungszentren und spiegelt unser Engagement wider, die Vorteile des Rührreibschweißens zu fördern. Mit umfangreicher Erfahrung in verschiedenen Kundeneinrichtungen haben wir die breite Kompatibilität des Kopfes und die Anpassungsfähigkeit unseres Teams an unterschiedliche Bearbeitungsanforderungen bewiesen.

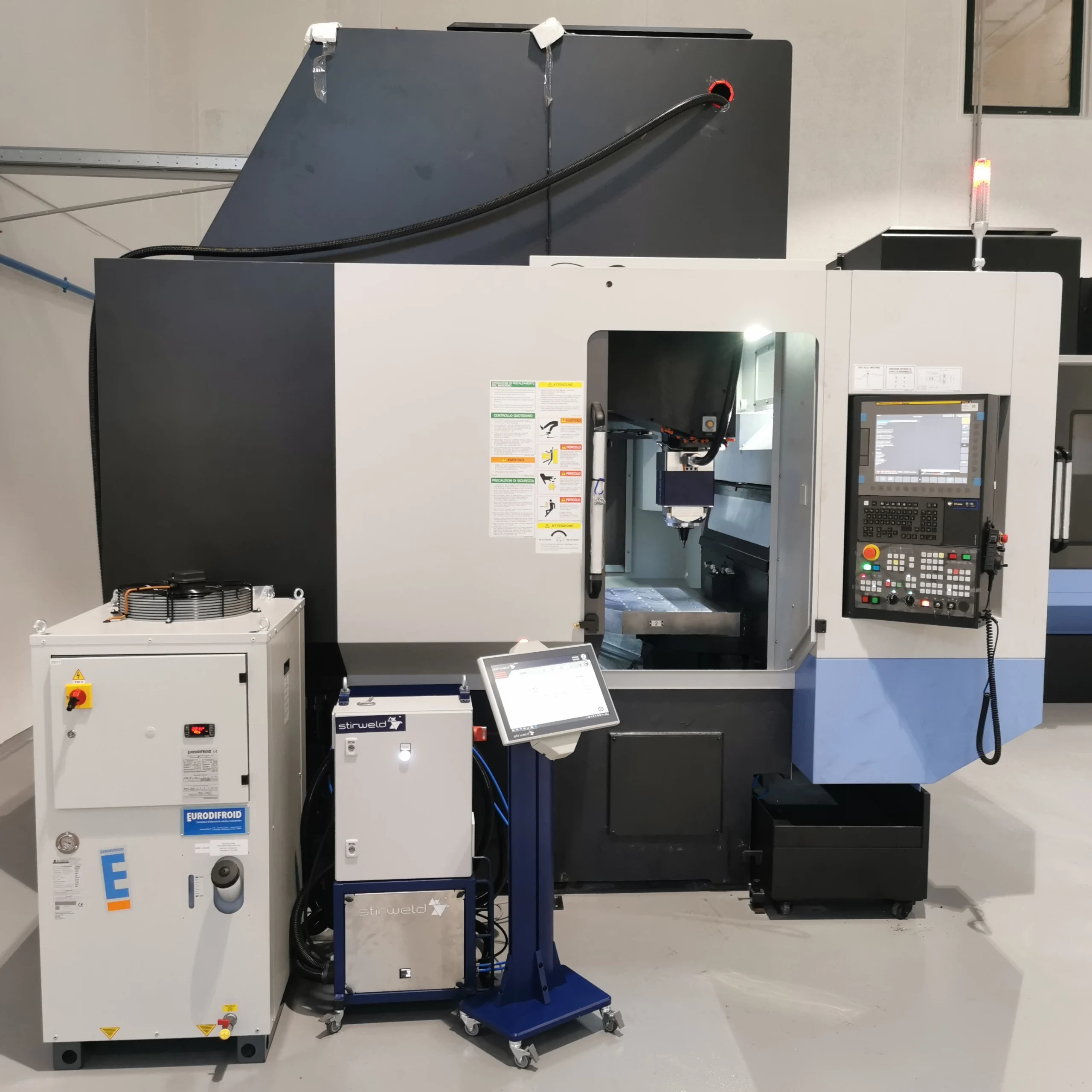

Integration des FSW-Kopfes mit CNC-Maschine

Um Ihnen ein klareres Bild zu geben, sehen Sie hier einige Beispiele dieser Installationen:

Haben Sie noch Fragen? Wir verstehen, dass die Integration einer neuen Technologie zu zahlreichen Fragen führen kann. Für detaillierte Einblicke, einschließlich wie der Schutz sowohl Ihrer Maschinenspindel als auch des Bedieners sichergestellt wird, die Auswirkungen auf Ihre CNC-Garantie, das Vibrationsmanagement während des FSW-Prozesses und das Installationsverfahren des FSW-Kopfes, laden wir Sie ein, unseren ausführlichen Artikel zur FSW-Kopfintegration zu erkunden. Dort finden Sie auch Antworten auf potenzielle Bedenken, wie Risiken im Zusammenhang mit Ihrer CNC-Maschine.

„Dank der Stirweld FSW-Technologie können wir beliebige Anwendungsgrößen auf CNC-Maschinen schweißen. Rührreibschweißen liefert ein wirklich gutes statisches Ergebnis ohne zusätzliche Operationen. Mit diesem innovativen FSW-Kopf für CNC-Maschinen können wir jetzt unsere Operationen zu sehr niedrigen Kosten und sehr effizient diversifizieren.“

John Erian

Produktionsleiter

Interessiert und bereit zu handeln?

Sind Sie bereit, Ihre CNC-Fähigkeiten mit dem Standard FSW-Kopf zu erweitern? Entdecken Sie das volle Potenzial und die Vorteile, die er für Ihre Operationen bringen kann. Für ein detailliertes Verständnis und eine maßgeschneiderte Lösung, die auf Ihre Bedürfnisse zugeschnitten ist, fordern Sie heute ein Angebot von unserem Team an. Investieren Sie in Industrie 4.0.
