STIRWELD FSW-AUSRÜSTUNG
Intelligenter FSW-Kopf für CNC
Der intelligente FSW-Kopf von Stirweld, maßgeschneidert für Bearbeitungszentren, stellt einen Industrie-4.0-Durchbruch dar, der Rührreibschweißtechnologie mit Datenanalytik verbindet.

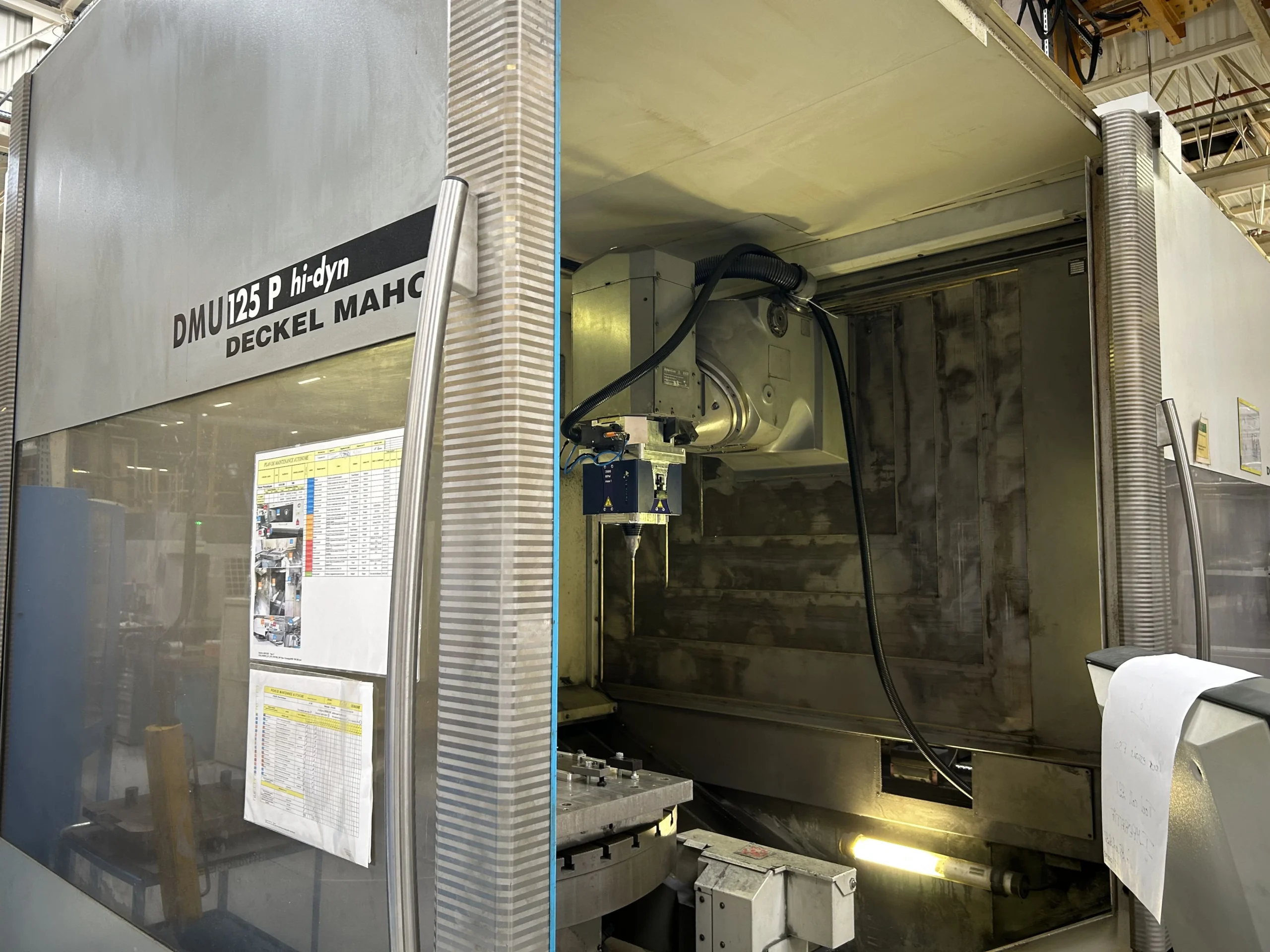

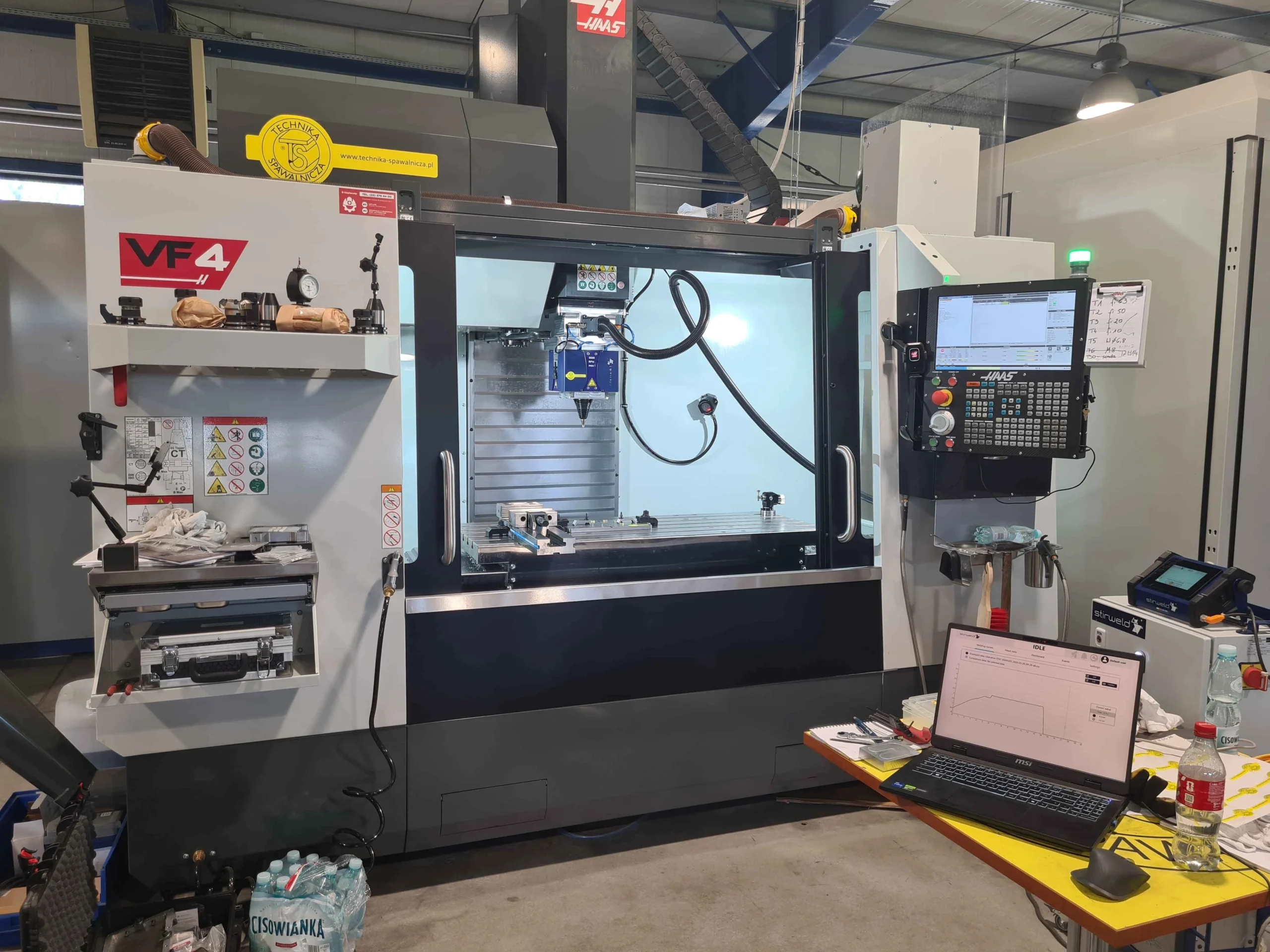

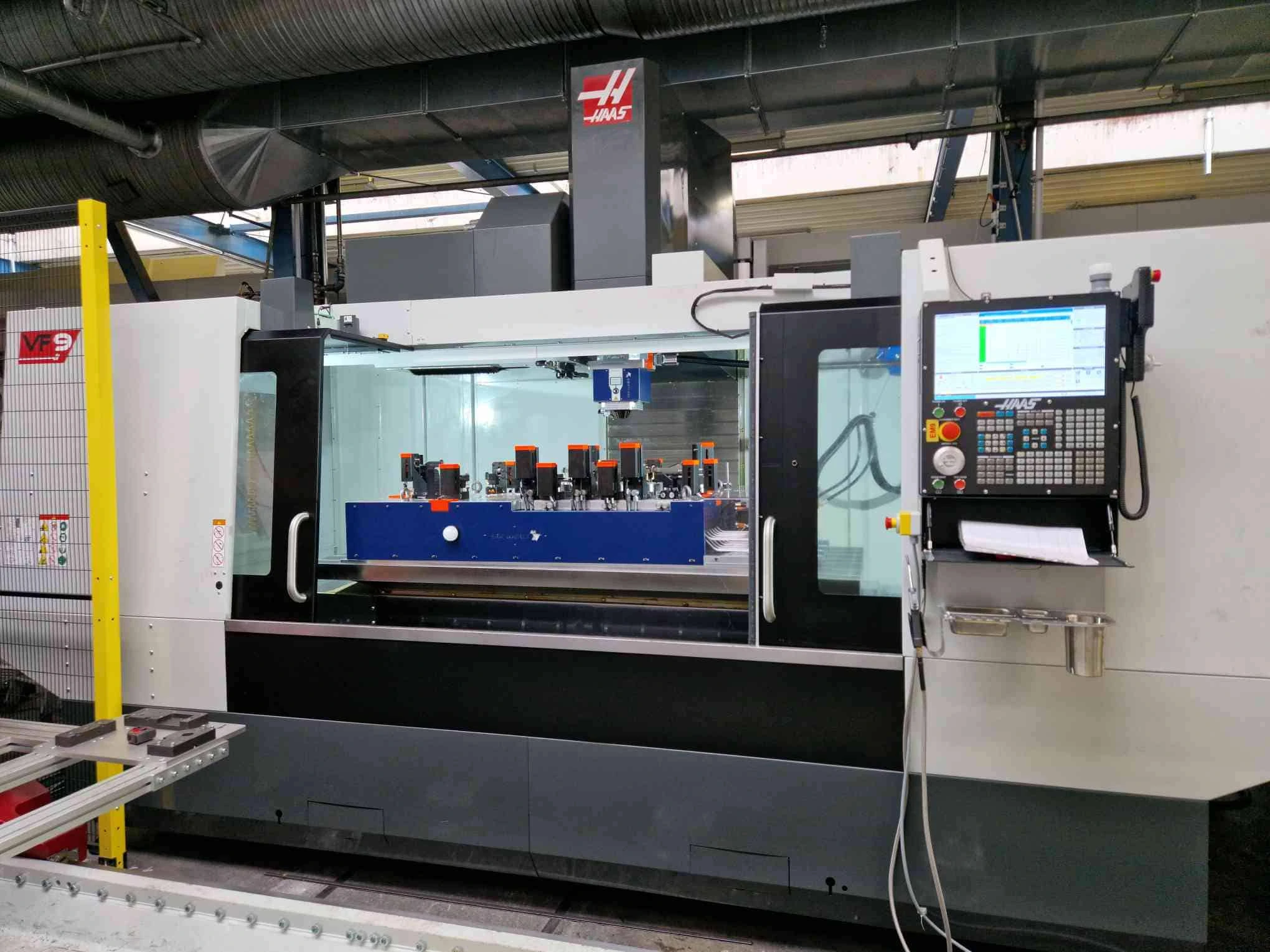

Warum Ihre CNC-Maschine mit dem intelligenten FSW-Kopf ausstatten?
Gesteigerte Produktivität
Steigern Sie Ihre Schweißgeschwindigkeit auf neue Höhen mit dem intelligenten FSW-Kopf, der dank seiner Leistung von 5000 U/min bis zu 3 m/min erreichen kann. Diese erhebliche Geschwindigkeitssteigerung führt zu größerer Produktivität und Effizienz in Ihren Operationen.
Integrierte Kommunikation
Der intelligente FSW-Kopf verbindet sich nahtlos mit Ihren internen Informationssystemen, OPC UA oder ERP. Entwickelt auf einer Open-Source-Beckhoff-Basis, erleichtert er die reibungslose Kommunikation zwischen Industriemaschinen und verbessert so die Effizienz und Konnektivität.
Echtzeit-Qualitätsüberwachung
Mit unserem fortschrittlichen HMI erhalten Sie sofortigen Zugriff auf eine Fülle von Qualitätskontrolldaten. Dieses System ermöglicht die Echtzeitüberwachung von Temperatur und Drehmoment, um Präzision und Zuverlässigkeit bei jeder Schweißnaht zu gewährleisten. Optimieren Sie Ihren Qualitätssicherungsprozess mit unserer integrierten Lösung.
Spezialisierte Unterstützung
Ihr Erfolg ist unsere Priorität. Profitieren Sie von Expertenunterstützung in FSW von der Einrichtung bis weit danach, um einen reibungslosen Betrieb zu gewährleisten. Verlassen Sie sich auf unser engagiertes Team für kontinuierliche, fachkundige Beratung und Lösungen, die auf Ihre spezifischen Herausforderungen zugeschnitten sind.
Freischaltung des Rührreibschweißens: Schlüsselfunktionen des intelligenten FSW-Kopfes
Sehr genaue Kraftkontrolle
Durch die Gewährleistung der Schweißnahtintegrität mittels gleichmäßiger Werkzeugpenetration bietet unser intelligenter FSW-Kopf eine präzise Kraftregulierung, die für jede Anwendung maßgeschneidert ist. Mit schnellen Reaktionszeiten ermöglicht er eine Feinabstimmung der Schweißparameter für überlegene Ergebnisse.

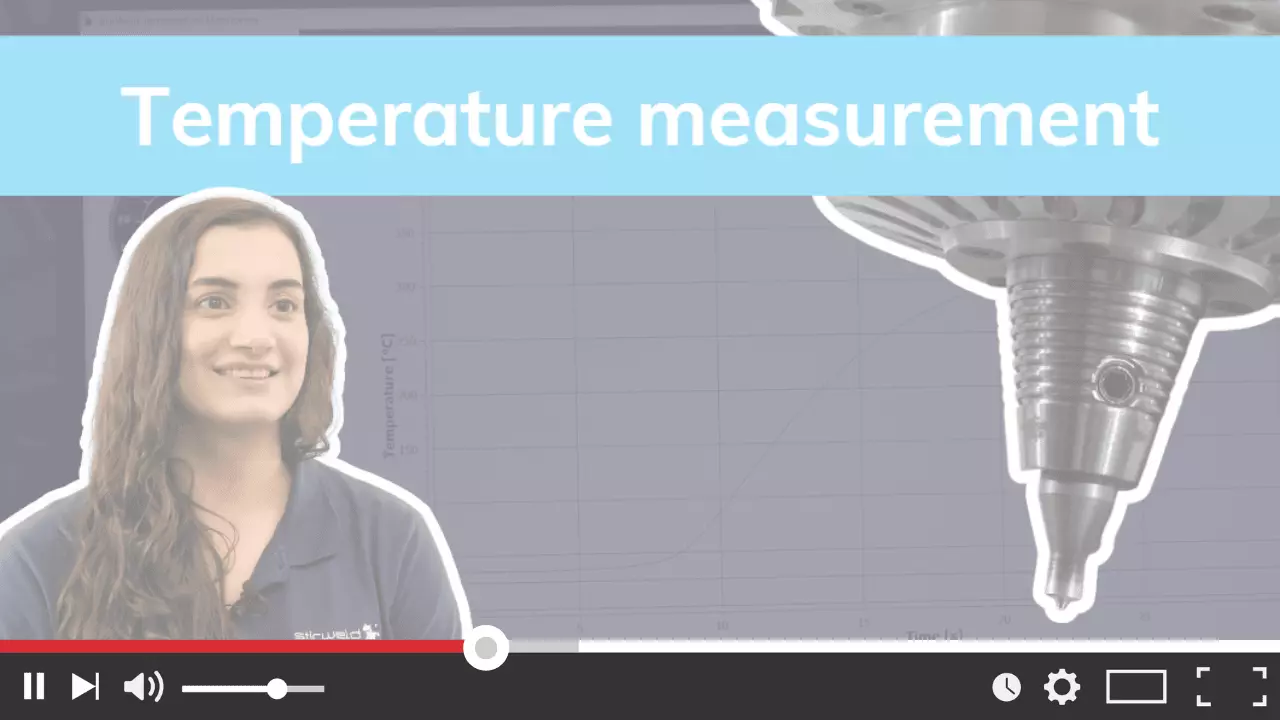

Messung der FSW-Schweißtemperatur
Steigern Sie die Schweißqualität durch Echtzeit-Temperaturüberwachung, um Kontrolle und Konsistenz zu gewährleisten. Unser System verfügt über eine duale FSW-Werkzeugtemperaturmessung mit einer Genauigkeit von +/- 2 °C, die ein Vollkabelsystem verwendet, um zuverlässige Daten ohne Funk, Wi-Fi oder Bluetooth zu liefern. Ermöglicht eine präzise Optimierung der FSW-Parameter.
FSW-Kraft- und Vibrationschutz
Ausgestattet mit vier Schutzmaßnahmen: gegen FSW-Vibrationen, Belastung, Schweißtemperatur und übermäßige Kraft, um sicherzustellen, dass die Spindel der CNC-Maschine von FSW-Herausforderungen unbeeinflusst bleibt. Diese Einrichtung bietet vollständigen Spindelschutz für erhöhte Langlebigkeit.
Kühlsystem
Verfügt über eine bedarfsgesteuerte Kühlung mit Druckluft und einen Wasserkreislauf im Kopf, gekoppelt mit einem Kühler, für effizientes Temperaturmanagement. Dieser doppelte Ansatz gewährleistet optimale Leistung und Langlebigkeit des intelligenten FSW-Kopfes.
FSW-Drehzahl
Liefert Drehzahlen von bis zu 6000 U/min und ermöglicht sowohl eine Drehung im Uhrzeigersinn als auch gegen den Uhrzeigersinn. Verbesserte Schweißqualität und Parameteroptimierung durch präzise U/min-Überwachung.
Intelligente Datenaufzeichnung
Erfasst umfassende Prozessdaten, einschließlich Schweißkraft, Geschwindigkeit und FSW-Temperatur, sowie Systemdaten wie Überwachung der Kopftemperatur und Wartungstimer. Diese intelligente Aufzeichnung verbessert die betrieblichen Einblicke und die Planung der vorbeugenden Wartung.
Warnhinweis-Popup
Entwickelt von FSW-Experten, verfügt es über zwei kritische Schwellenwerte für erhöhte Sicherheit: Wachsamkeit bei Abweichungen außerhalb der Standardbereiche und Problemerkennung außerhalb sicherer Grenzen. Vollständig CE-zertifiziert, entspricht den europäischen Standards für Sicherheit, Ergonomie und Umweltschutz.
Technische Spezifikationen des intelligenten FSW-Kopfes
Vorstellung des intelligenter FSW-Kopfes, einer hochmodernen Lösung, die sorgfältig von führenden Experten im Rührreibschweißen und in der Bearbeitung entwickelt wurde. Patentiert im Jahr 2015 von SATT, einer renommierten französischen staatlichen Organisation, repräsentiert dieses innovative Werkzeug die Spitze der FSW-Technologie und kombiniert fortschrittliche Funktionen mit benutzerfreundlichem Design, um den hohen Standards moderner Fertigungsumgebungen gerecht zu werden.
| Schweißgeschwindigkeit | Bis zu 3 m/min |
| Drehzahl (Schweißen und Fräsen) | 6000 U/min |
| Maximale Betriebslast | 25 kN |
| Kühlsystem | Intelligente Luft- und Wasserkühlung für optimierten Verbrauch und maßgeschneiderte Nutzung |
| Mensch-Maschine-Schnittstelle (HMI) | Ausgereiftes, benutzerfreundliches Design |
| Anzeige der Schmiedekraft | Live-Anzeige zur einfachen Anpassung der Schweißparameter |
| Krafteinwirkungsradius (X- und Y-Richtungen) | Bis zu 5 kN |
| Intelligenter Werkzeughalter | Ausgestattet mit Temperaturmessung |
Die Mensch-Maschine-Schnittstelle (HMI) des intelligenten FSW-Kopfes bietet verbesserte Kontrolle und Konnektivität für Schweißoperationen:
Ausgestattet, um die Anforderungen der modernen Fertigung zu bewältigen, ermächtigt das HMI die Operatoren mit Daten und Steuerungen, die für das Feintuning von Schweißprozessen notwendig sind, und stellt sicher, dass jede Schweißnaht hohen Qualitätsstandards entspricht.
Erweiterte Optionen unseres intelligenten FSW-Kopfes
FSW-Drehmomentmessung
Diese Funktion ist ein Eckpfeiler zur Gewährleistung der Sicherheit und Integrität Ihrer Rührreibschweißprozesse. Die Option der FSW-Drehmomentmessung bietet Echtzeiteinblicke in das vom Schweißwerkzeug ausgeübte Drehmoment, ein kritischer Parameter, der die Qualität und Konsistenz Ihrer Schweißnähte direkt beeinflusst. Durch die Ermöglichung der Erkennung potenzieller Abweichungen in der Werkzeugleistung stellt diese Option sicher, dass Ihre Schweißoperationen die höchsten Standards an Sicherheit und Qualität beibehalten, und erlaubt sofortige Anpassungen und Optimierung der Schweißparameter.
Automatischer Kopfwechsler
Verwandeln Sie Ihre CNC-Maschine mit unserem automatischen Kopfwechsler in ein vollautomatisches, 4.0-konformes Kraftpaket. Dieses Spitzensystem kombiniert 100% automatisches Schweißen mit der Flexibilität von Hybridgeräten und bietet sowohl Schweiß- als auch Fräsfähigkeiten innerhalb einer einzigen Maschine. Diese Doppelfunktionalität ermöglicht vollen Zugriff auf Ihren gesamten Werkzeugwechslerkarussell, optimiert Ihren Zeitzyklus ohne Wartungsbedarf. Entworfen, um seinen Platzbedarf auf dem CNC-Tisch mit Abmessungen von 300 mm x 300 mm zu minimieren, maximiert es die Arbeitseffizienz. Mit der Fähigkeit, Schweißgeschwindigkeiten von bis zu 3 m/min zu erreichen, passt sich dieses universelle System mühelos an jede CNC-Maschine an und markiert einen Sprung in betrieblicher Flexibilität und Effizienz.
Abmessungen und Maschinen-Stellfläche unseres intelligenten FSW-Kopfes
Intelligenter FSW-Kopf Abmessungen
Die Anpassung des intelligenten FSW-Kopfes an Ihre Maschinen ist ein entscheidender Schritt für optimale Funktionalität. Der intelligente FSW-Kopf wurde mit exakten Abmessungen konstruiert, um eine nahtlose Integration mit verschiedenen CNC-Maschinen zu gewährleisten. Hier sind die Spezifikationen für Höchstleistung und problemlose Maschinenkompatibilität:
| Kompakte Statur | Steht mit einer Höhe von 315 mm, bietet es ein raumeffizientes Design ohne Kompromisse bei der Funktionalität. |
| Leichte Bauweise | Mit einem Gewicht von 35 kg ist dieser Kopf für einfaches Handling und Installation ausgelegt. |
| Effizientes Kühlsystem | Nutzt einen Wasserkühlfluss von 5 l/min bei 25°C, um stabile Betriebstemperaturen sicherzustellen. |
| Robuste Luftkühlung | Arbeitet mit einem gleichbleibenden Druck von 3 bar und sorgt so für zuverlässige Kühlung während intensiver Schweißaufgaben. |
| Flexible Steuerung | Verfügt über eine Steuerungsschnittstelle mit einem Bereich von bis zu 10 m, mit Optionen für eine größere Reichweite. |
Grobe Schätzungen für die Integration des intelligenten FSW-Kopfes in ein Bearbeitungszentrum
Wenn Sie die Integration des intelligenten FSW-Kopfes in Ihr Bearbeitungszentrum in Betracht ziehen, finden Sie hier einige Richtwerte, die Ihnen als Orientierung dienen:
Spindelleistung: Ziel ist eine minimale Spindelleistungskapazität von 10 kW, um den intelligenten FSW-Kopf effizient zu betreiben.
Drehmomentvorgabe: Ein Spindeldrehmoment von 50 Nm bei 1000 U/min wird für optimale Leistung empfohlen.
Aufnahmegröße: Gängige Aufnahmegrößen wie ISO 40, BT 40 oder HSK 63 sind in der Regel kompatibel und bieten flexible Montageoptionen.
Platzbedarf: Planen Sie einen minimalen Freiraum von 350 mm unterhalb der Spindeldüse ein, um die 315 mm Höhe des intelligenten FSW-Kopfes zu berücksichtigen.
Behalten Sie im Hinterkopf, dass diese Spezifikationen als allgemeine Richtlinie dienen, Variationen aufgrund der einzigartigen Konfigurationen von CNC-Maschinen möglich sind. Wenn Unsicherheiten bezüglich der Integration bestehen, oder wenn Ihre Einrichtung spezifische Anforderungen hat, ermutigen wir Sie, uns zu kontaktieren. Unser Team ist erfahren darin, Kompatibilität zu gewährleisten und mit dem Design des intelligenten FSW-Kopfes, ist eine erfolgreiche Installation in 99% der auf dem Markt verfügbaren CNC-Maschinen möglich. Wir sind hier, um alle Ihre Fragen umgehend zu beantworten und Sie bei der Optimierung Ihrer CNC-Einrichtung mit unserem intelligenten FSW-Kopf zu unterstützen.
Verwandeln Sie Ihre Abläufe mit intelligenter FSW-Technologie
Erschließen Sie die nächste Stufe des FSW mit dem intelligenter FSW-Kopf. Steigern Sie die Geschwindigkeit Ihrer Operationen, profitieren Sie von einer nahtlosen Systemintegration und verlassen Sie sich auf präzises, Echtzeit-Monitoring für unübertroffene Schweißleistung.
