APLICACIÓN FSW

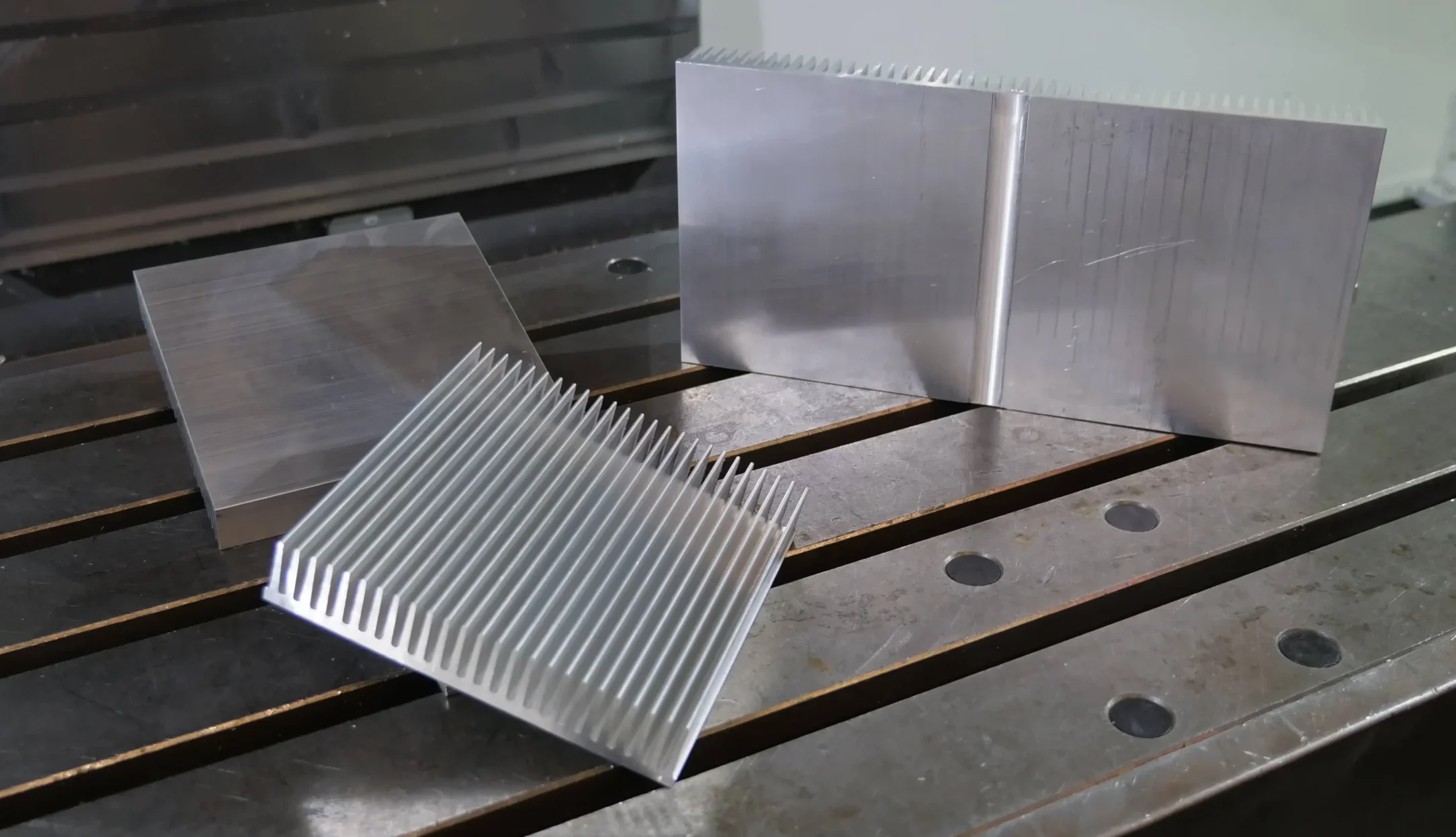

Disipadores térmicos soldados por FSW
Mejora la planitud y reduce los costes de fabricación con un proceso de soldadura en una sola pasada.
¿Por qué elegir la soldadura por fricción-agitación para el ensamblaje de su disipador térmico?

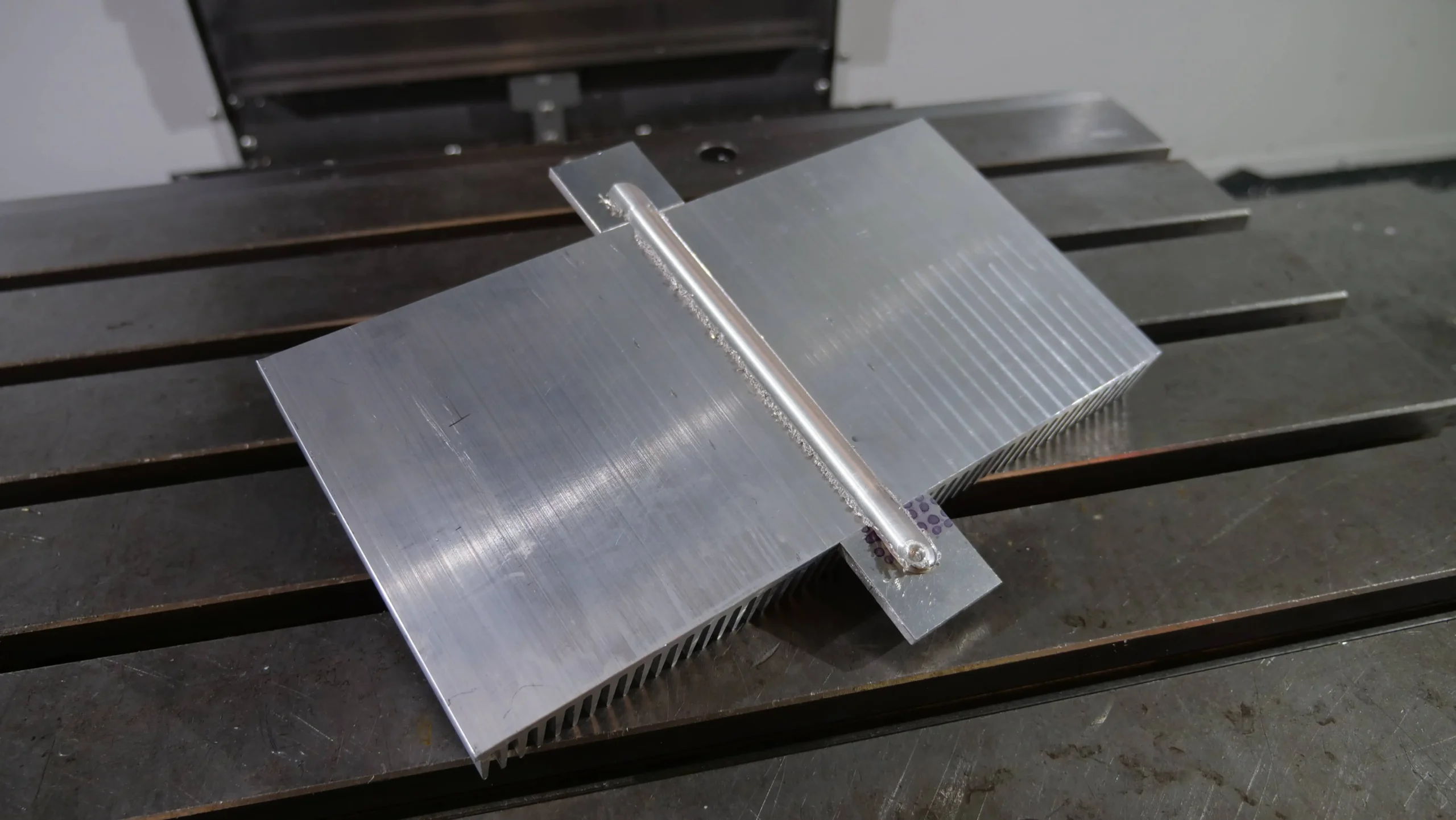

Los disipadores térmicos de aluminio se fabrican a partir de perfiles extruidos, que se unen mediante soldadura para crear conjuntos de disipadores más anchos. Su base gruesa, que suele requerir una penetración de soldadura de entre 6 y 12 mm, hace que el ensamblaje sea especialmente complicado con la soldadura por fusión convencional.
Mientras que la soldadura MIG/TIG requiere varias pasadas, la soldadura FSW consigue la penetración necesaria en una sola pasada. Esto se traduce en una mayor planitud, soldaduras sin porosidad, un proceso automatizado repetible y unos costes de consumibles significativamente más bajos.
Hasta 20 veces más plano
Reduce la deformación por soldadura entre 10 y 20 veces en comparación con la soldadura MIG/TIG, realizadas en varias pasadas.
Sellado mejorado
Consigue soldaduras de alta calidad y sin porosidad, eliminando así una de las principales causas de defectos para garantizar un sellado fiable en los conjuntos de disipadores térmicos.
Soldadura automatizada
Reduce la dependencia de soldadores manuales cualificados gracias a un proceso automatizado consistente y repetible.
Menores costes de soldadura
Reduce los costes de los consumibles hasta 10 veces, pasando de aproximadamente 1 €/m por pasada de MIG/TIG a 0,10 €/m con FSW.
Especificaciones técnicas de los disipadores térmicos soldados por FSW

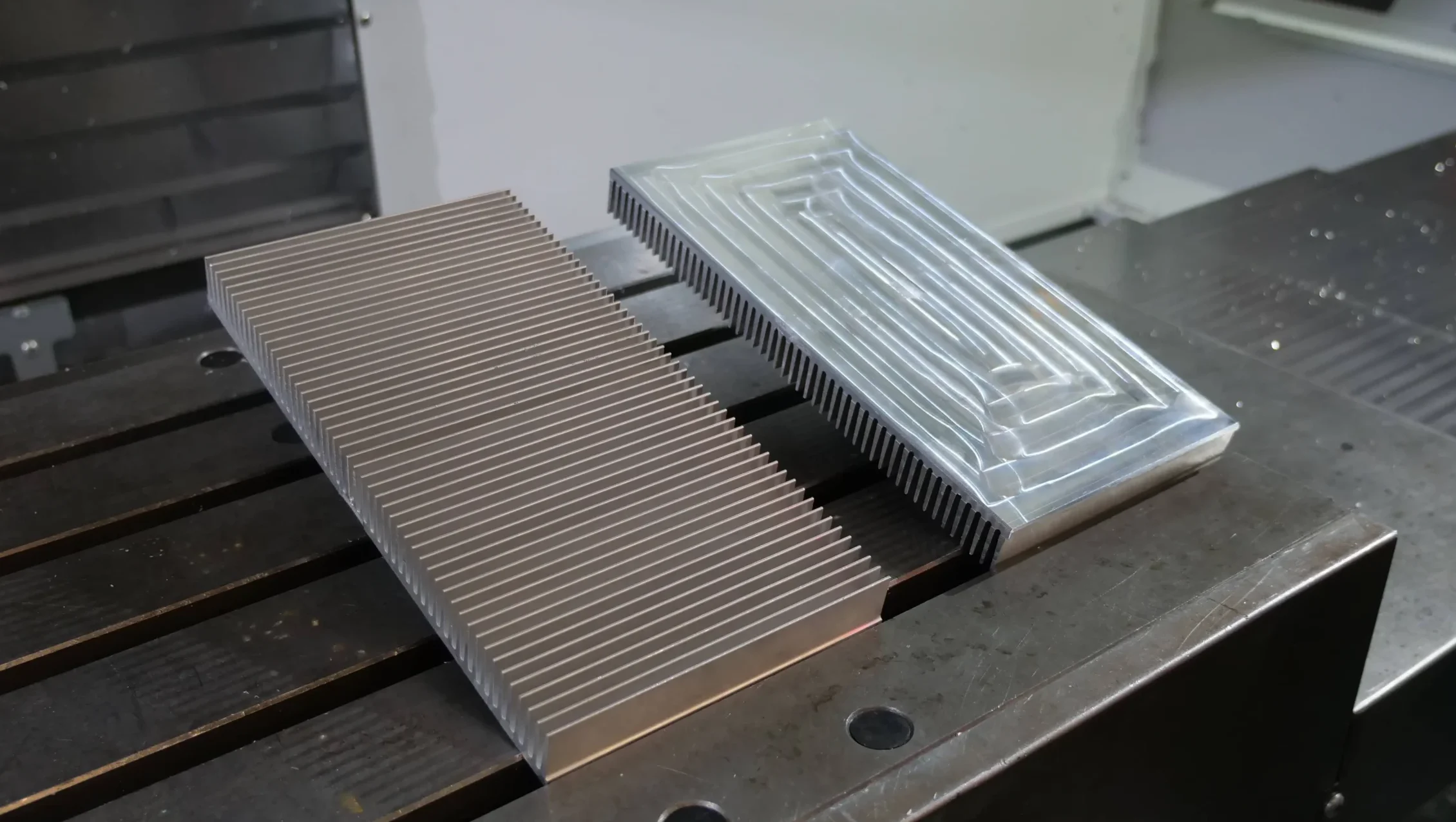

Soldar y mecanizar en la misma máquina CNC
Con el cabezal FSW de Stirweld, integrado directamente en su CNC, podrá realizar la soldadura del disipador térmico y las operaciones de mecanizado posteriores en la misma máquina. Esto simplifica el flujo de trabajo de fabricación, desde el ensamblaje mediante FSW hasta el mecanizado final necesario para alcanzar la planitud especificada.
Soldadura por fricción-agitación aplicada a disipadores térmicos

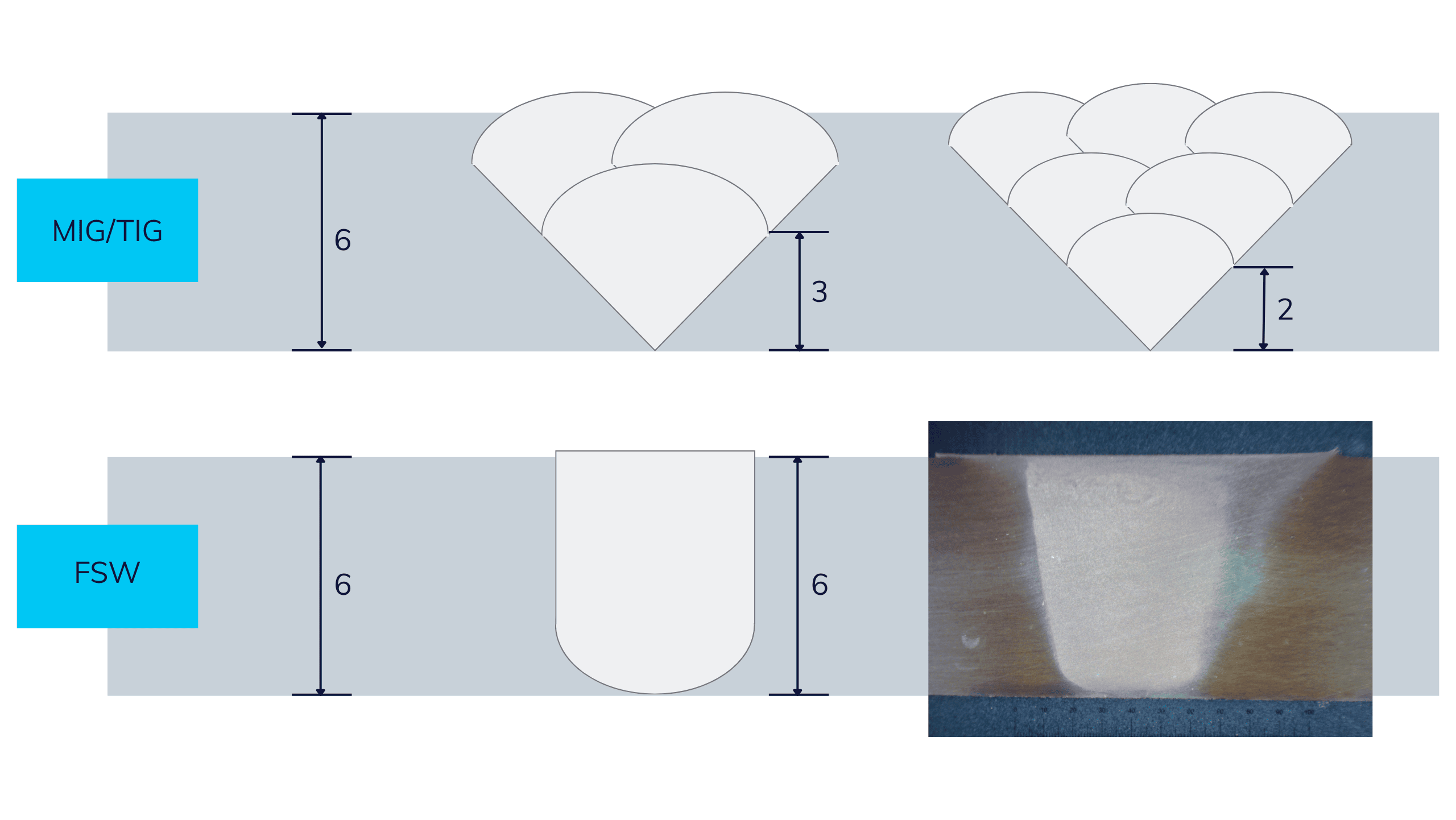

Comparación entre la soldadura FSW y la técnica tradicional de ensamblaje de disipadores térmicos
Soldadura por fricción-agitación vs. TIG y MIG
Disipadores térmicos: aplicaciones clave en distintos sectores
Los disipadores térmicos ofrecen una solución sencilla y rentable para la refrigeración pasiva en una amplia gama de sectores. Fabricados principalmente con aluminio extruido, disipan el calor de los componentes electrónicos sin necesidad de un circuito de refrigeración por líquido, lo que los hace especialmente adecuados para aplicaciones en las que la simplicidad y la fiabilidad son fundamentales.
Defensa
Refrigeración pasiva para equipos electrónicos, incluidos los sistemas de radar que requieren una disipación térmica fiable.
Energía
Refrigeración pasiva para aplicaciones de electrónica de potencia y energía, que ofrece una solución sencilla y fiable sin necesidad de circuitos de refrigeración líquida.
Ferrocarril
Disipadores térmicos de aluminio para la refrigeración pasiva de equipos electrónicos en aplicaciones ferroviarias.
Refrigeración pasiva por aire para equipos electrónicos utilizados en aplicaciones de construcción naval.
Telecomunicaciones
Los disipadores térmicos proporcionan refrigeración pasiva por aire para equipos de telecomunicaciones, incluidas las aplicaciones de antenas 5G y los componentes electrónicos.
Más información: recursos sobre la tecnología FSW
¿Te interesa saber más sobre la tecnología de soldadura por fricción-agitación? Explora nuestros recursos técnicos para comprender el proceso de soldadura FSW, los parámetros clave de soldadura, los métodos de control de calidad y los pasos necesarios para una implementación industrial satisfactoria.
Webinar – 45 min – Retransmisión en diferido
FSW, de los fundamentos a la integración industrial
Adquiere un conocimiento claro de la soldadura por fricción-agitación, desde los fundamentos del proceso hasta su integración industrial. Aprende a diseñar, controlar e implementar la soldadura FSW en la producción, con las aportaciones de los expertos de Stirweld y una colaboración especial de TWI.
Artículos del blog – 5 min
¿Cómo defino los parámetros de mi soldadura por fricción-agitación?
Control de calidad de la soldadura por fricción-agitación
Libro blanco – 20 min
Soldadura por fricción-agitación para principiantes
Obtén una introducción clara y accesible a la soldadura por fricción-agitación, desde sus principios básicos hasta sus principales ventajas y aplicaciones industriales. Un punto de partida ideal para cualquiera que se inicie en la tecnología FSW.
Libro blanco – 20 min
5 pasos imprescindibles para dominar la soldadura por fricción-agitación
Descubre los pasos clave para implementar con éxito la soldadura por fricción-agitación, desde la definición de los requisitos de tu proyecto y los parámetros de soldadura hasta la consecución de un proceso de producción fiable y certificado.
¿Estás listo para mejorar tu proceso de fabricación de disipadores térmicos?
Mejora la planitud, simplifica tu proceso de soldadura y reduce los costes de producción con una solución de soldadura FSW de una sola pasada para disipadores térmicos de aluminio.
