ÉQUIPEMENT FSW STIRWELD

Broche FSW

pour robot

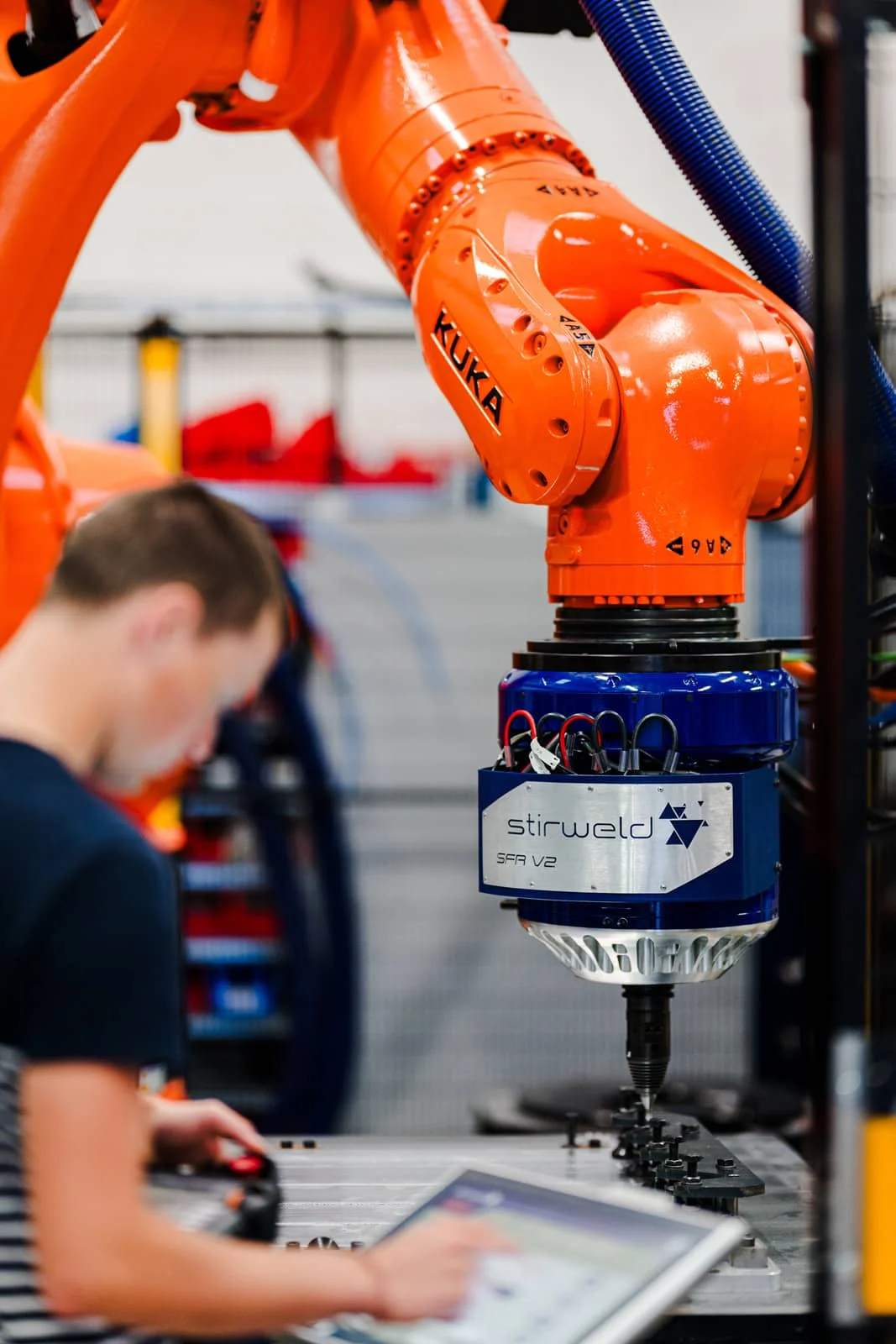

Transformez votre robot en un outil de soudage par friction malaxage d’une puissance exceptionnelle. Découvrez une précision, une efficacité et une qualité sans précédents avec notre broche FSW pour robots.

broche fsw

Pourquoi équiper votre robot à forte charge avec la broche FSW ?

Efficacité du coût du soudage par friction

Pas de puissance hydraulique

La broche FSW pour robots fonctionne sans puissance hydraulique, la rendant plus rentable et ne nécessitant pas de maintenance, dépendant uniquement de l’énergie électrique et pneumatique.

Installation rapide du soudage par friction

Adaptabilité

Conçue pour une polyvalence exceptionnelle, la broche FSW Stirweld convient à tous les intégrateurs de robots et s’aligne parfaitement avec chaque modèle de robot à forte charge sur le marché.

Support de soudage par friction

Broche FSW hybride

Fusionnez les tâches de soudage et d’usinage sans effort en une seule station avec la broche FSW hybride Stirweld, équipée d’un changeur d’outil automatique innovant.

Option de location de machine de soudage par friction

Changement d’outil automatique

Avec la broche FSW Stirweld pour robots, expérimentez la fonctionnalité du changement d’outil automatique et la gestion mains libres de la durée de vie de l’outil FSW.

Découvrir le soudage par friction malaxage : caractéristiques clés de la broche FSW pour robot

Contrôle de force de la machine de soudage par friction

Vitesse de rotation

La broche FSW Stirweld atteint 9000 tr/min avec une rotation dans les deux sens, améliorée par la surveillance des tr/min et l’optimisation des paramètres FSW pour une performance optimale.

Contrôle de force de la machine de soudage par friction

Vitesse de soudage

La broche FSW de Stirweld atteint des vitesses de soudage allant jusqu’à 4 m/min. Dotée d’un système de contrôle qualité pour le FSW, elle intègre des fonctionnalités avancées permettant d’ajuster et d’optimiser la vitesse de soudage.

Contrôle de force de la machine de soudage par friction

Contrôle de force

La broche robot FSW de Stirweld, capable de gérer jusqu’à 18 kN, inclut une fonction de surveillance de la force de forgeage et permet un ajustement précis des paramètres de cette force, assurant ainsi des performances optimales.

Contrôle de force de la machine de soudage par friction

Couple FSW

Notre broche FSW Stirweld, offrant une capacité de 100 N.m à 3 000 tr/min et de 30 N.m à 9000 tr/min, met l’accent sur la surveillance précise du couple et son réglage fin, garantissant ainsi une qualité de soudure exceptionnelle.

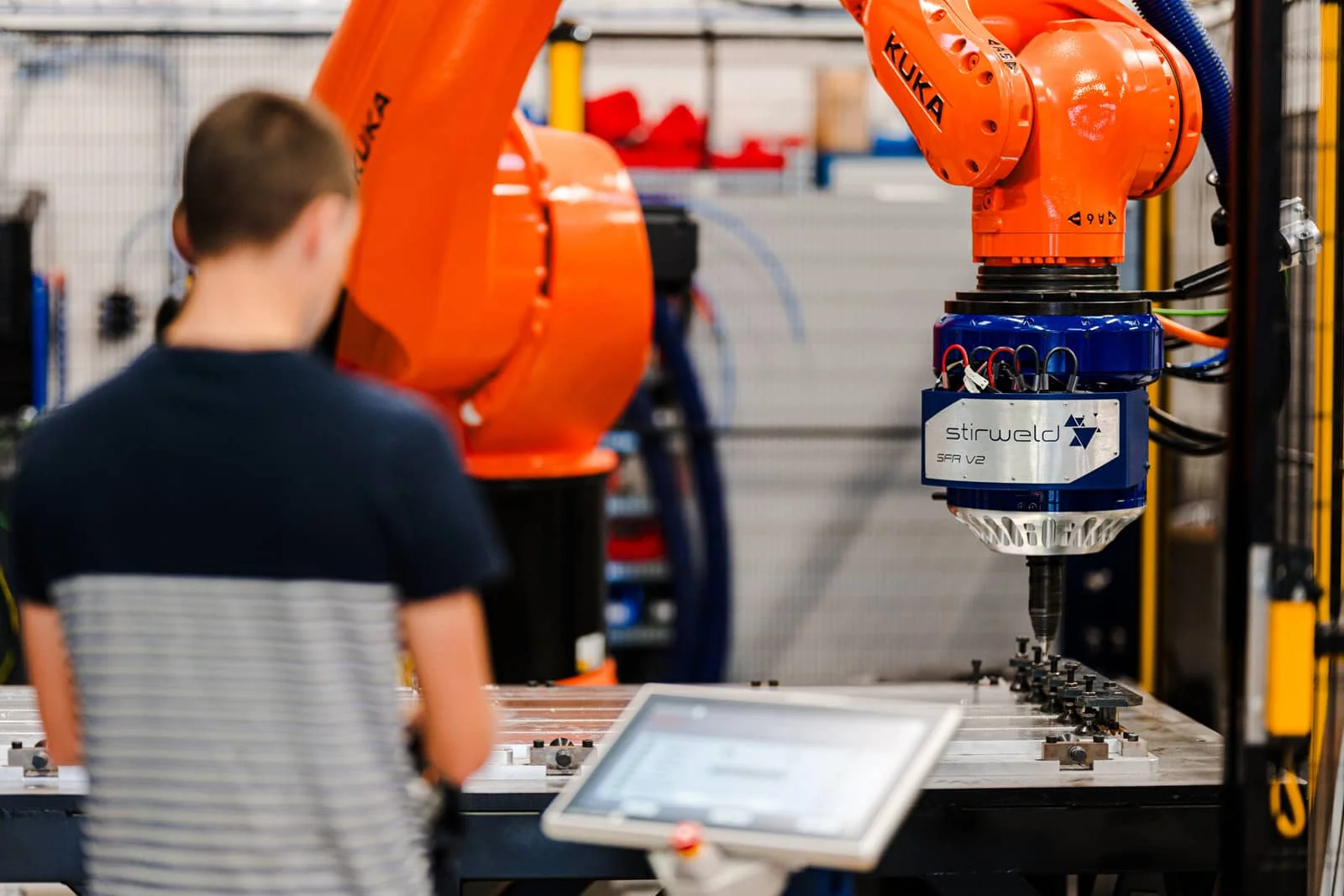

Soudage par friction robotisé
Machine de soudage par friction robotisée
Contrôle de force de la machine de soudage par friction
Contrôle du soudage par friction robotisé

Changeur d’outil automatique

Optimisez vos opérations avec notre changeur d’outil doté d’une interface HSK63, idéal pour le soudage par friction malaxage et l’usinage. Ce système intègre des fonctionnalités avancées pour la gestion automatique de la durée de vie de l’outil FSW, ainsi que des protocoles de sécurité rigoureux.

Efficacité du refroidissement

Efficacité du refroidissement

Notre système de broche à refroidissement à eau régule la température de l’outil FSW, avec surveillance du débit et de la température de l’eau, et un arrêt d’urgence pour une sécurité maximale.

Contrôle de force de la machine de soudage par friction

Température de la broche

Pour une sécurité maximale, un arrêt d’urgence immédiat est inclus. La broche dispose de trois capteurs thermiques pour une surveillance précise de la température et une protection renforcée.

Contrôle de force de la machine de soudage par friction

Avertissement pop-up

Système d’alerte à double seuil, conçu par des experts en FSW : un pour la vigilance et un autre pour la détection de problèmes. Il se déclenche en cas d’écarts du processus standard et réagit aux infractions aux procédures de sécurité.

Contrôle de force de la machine de soudage par friction

Surveillance de l’activité de la broche

Enregistrement complet du temps de soudage, du taux d’utilisation et de l’activation de la broche.


Caractéristiques techniques de la Broche FSW pour robot

Créée par des experts en soudage par friction malaxage, notre broche FSW robotique transforme tout robot à forte charge en une station de travail multifonction. Elle permet non seulement d’effectuer du soudage par friction malaxage de manière efficace, mais aussi de convertir votre robot en un outil polyvalent, apte au soudage et à l’usinage.

robotic friction stir welding for flexible production
Raccordement rapide | Pas de puissance hydraulique pour faciliter l’intégration et la maintenance | Convient à toutes les marques
Adaptable à tout robot à forte charge
Surveillance des processus par des données intelligentes | Surveillance complète des équipements et maintenance prédictive
Compatible avec le FSW à épaulement statique (SSFSW) | Circuit de refroidissement de l’air et de l’eau à l’intérieur de l’arbre FSW | Utilisable avec le liquide de coupe, la sortie et l’entrée de l’arbre
Outils FSW – compatibles avec le catalogue Stirweld
Broche tournante 10 000 tr/min | 100 N.m à 3000 tr/min | 30 N.m à 10000 tr/min | Système de codage
Attachement standard HSK63 | Gestion automatique du changement d’outil
Vitesse de rotationJusqu’à 8000 tr/min pour une vitesse de soudage et d’usinage élevée
Charge maximale12 kN
Système de refroidissementRefroidissement complet par eau pour une productivité élevée
SurveillanceSurveillance complète pour un contrôle de qualité en ligne à 100% (selon la norme EN 9100)
PuissancePuissance électrique et pneumatique complète (pas de puissance hydraulique)
Spécifications de la broche FSW

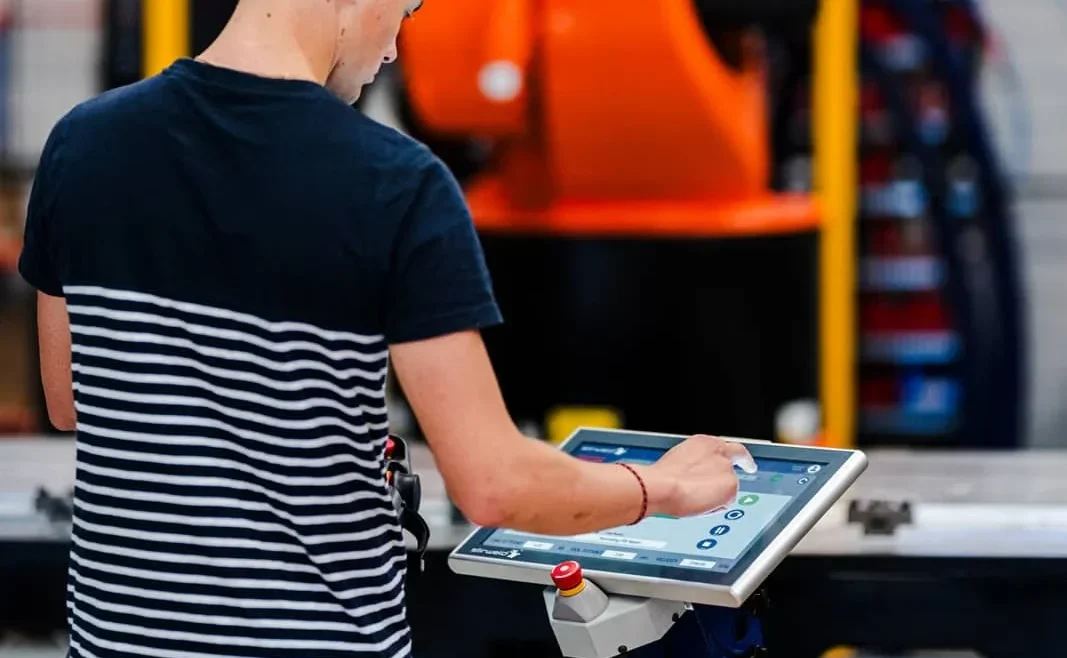

Interface Homme-Machine de la broche FSW pour robot

Cette interface homme-machine (IHM) de pointe s’intègre parfaitement dans le paysage industriel moderne, offrant une gamme de fonctionnalités connectées. Avec ce système, les utilisateurs peuvent facilement initier des ordres de fabrication, gérer des recettes de production sur mesure avec des paramètres de soudage précis et générer des fichiers de données critiques. En outre, les opérateurs bénéficient d’un contrôle manuel sur des événements spécifiques et peuvent ajuster la longueur du pion rétractable. Ils ont aussi accès à des rapports d’état du système en temps réel et à des courbes de valeurs personnalisables pour assurer une soudure de qualité supérieure. Découvrez l’avenir du soudage avec notre interface avancée, spécialement conçue pour les applications robotiques modernes.

Système de surveillance de la température dans la tête FSW

“Les fonctionnalités sont impressionnantes et en avance sur la plupart des systèmes disponibles sur le marché. Il est bon de voir que la broche dispose de tous les capteurs nécessaires pour en faire un système intelligent. De plus, il est agréable de voir la mesure du « vrai inclinaison »”

Confidentiel

Responsable de projet senior d’un centre technologique mondial

Options avancées de notre broche FSW pour robot

Notre broche FSW est spécialement conçue pour les artisans et professionnels exigeant une précision sans pareille. Elle se distingue par ses caractéristiques avancées, qui lui confèrent une qualité de soudure exceptionnelle, la plaçant ainsi au premier rang dans son domaine.

  • Surveillance de température double : notre broche offre jusqu’à deux mesures de température distinctes directement dans l’outil FSW, permettant la génération d’informations en temps réel et une précision de soudage inégalée.
  • Contrôle de qualité supérieur : avec une surveillance continue de la température de soudage, vous vous assurez que chaque soudure répond aux normes strictes de qualité FSW.
  • Optimisation : pour les perfectionnistes, notre broche FSW représente une solution optimale. Elle offre la capacité unique d’ajuster précisément la température de soudage, permettant ainsi aux utilisateurs d’affiner les paramètres FSW pour atteindre des performances optimales.

Explorez la prochaine génération de FSW avec notre porte-outil intelligent avancé, un témoignage de l’engagement de Stirweld envers l’innovation et l’excellence dans le domaine du soudage.

friction stir welding temperature insights

Porte-outil intelligent

Le porte-outil intelligent mesure les températures de soudage pour une qualité FSW précise et une optimisation des paramètres.

Dimensions de notre broche FSW pour robot

TailleHauteur de 576 mm (22,68 pouces)
Poids150 kg
Centre de gravité par rapport à la bride du robot X = 0 mm
Y = 0 mm
Z = 200 mm
Position spatiale des forces FSW par rapport à la bride du robotX = 0 mm
Y = 0 mm
Z = 520 mm
Dimensions standard de la tête FSW

Intéressé par le futur du soudage robotisé ? Explorez notre article détaillé sur le Soudage par Friction Malaxage Robotique. Découvrez ce matériel industriel de pointe, reconnu comme le plus performant du marché. Comprenez les bénéfices uniques de combiner le soudage par friction malaxage avec la robotique, depuis l’assemblage de joints 3D pour des pièces volumineuses jusqu’à l’augmentation de productivité grâce à notre broche robotisée FSW. Immergez-vous dans les innovations et l’expertise technique de notre broche FSW hybride pour robots à forte capacité. Découvrez ses caractéristiques avant-gardistes, et l’esprit d’innovation qui a mené à ce projet révolutionnaire.

Intéressé et prêt à agir ?

Si notre broche FSW pour robots a suscité votre intérêt, n’hésitez pas ! Contactez-nous maintenant pour un devis personnalisé et embarquez dans le voyage vers une précision de soudage inégalée.
