Tête FSW à Pion Rétractable pour centre d’usinage
Améliorez votre centre d’usinage avec notre dernière innovation en matière de soudage par friction malaxage. Expérimentez une précision, une efficacité et une qualité inégalées grâce à notre tête FSW dotée d’un pion rétractable, conçue spécialement pour les machines-outils.
Pourquoi équiper votre centre d’usinage avec la tête FSW à pion rétractable ?
Investissement rentable
Notre tête FSW à pion rétractable assure un ROI avantageux pour des productions de toutes tailles. Elle se démarque nettement des autres équipements FSW (machines spéciales, robots), grâce à sa performance supérieure.
Optimisation du soudage aérospatial
Transformez l’industrie aérospatiale avec notre équipement de Soudage par Friction Malaxage. Réalisez des soudures parfaites sur les réservoirs en aluminium, adaptées à toutes les épaisseurs, et obtenez une fermeture optimale des trous de sortie.
Révolution technologique FSW
Notre fonctionnalité de pion rétractable simplifie non seulement le remplissage des trous de sortie FSW, mais permet également un soudage polyvalent sur différentes épaisseurs avec un seul outil.
Facile d’utilisation
Le processus de configuration et de formation que nous proposons, à la fois simple et intuitif, assure une maîtrise rapide et facile de notre tête Stirweld FSW à pion rétractable par les opérateurs.
Découvrez le soudage par friction malaxage : caractéristiques clés de la Tête FSW à Pion Rétractable
Contrôle de force
Avec une charge utile de 18 kN et une précision de +/- 5 N, cette tête offre une qualité de soudure supérieure grâce à la surveillance de la force de forgeage et aux ajustements précis des paramètres FSW.
Contrôle de la longueur du pion
Ajustez les longueurs de pion de 0 à 10 mm avec une précision de +/- 0,01 mm. Elle offre une précision inégalée dans le soudage avec une force verticale allant jusqu’à 18 kN et des vitesses de rétractation de 0 à 3 mm/s.
Température de la tête
Priorisant la sécurité, la tête dispose d’un arrêt d’urgence et de lectures de température doubles pour une régulation constante de la température.
Utilisation de la tête
Un système d’enregistrement intégré surveille le temps de soudage et l’utilisation, essentiel pour la maintenance et une performance constante.
Avertissement pop-up
Un système unique à double seuil alerte les utilisateurs des écarts de processus. De plus, notre équipement répond à la certification CE, adhérant aux normes européennes de sécurité et d’environnement.
Zoom sur le principe du Pion Rétractable
A la fin d’une séquence de soudage par friction malaxage, le pion de l’outil laisse un trou de sortie, ce qui peut être problématique pour certaines utilisations. Toutefois, avec notre tête FSW dotée d’un pion rétractable, ce souci est éliminé. Le pion est spécialement conçu pour se rétracter en fin de soudage, assurant ainsi qu’aucun trou de sortie n’est laissé.
| Outil en deux parties | L’épaulement et le pion rétractable sont indépendants pour un changement facile et des économies de coût. |
| Transmission de couple | Le système d’attachement Whistle Notch est conçu pour une transmission de couple optimale, garantissant que la broche et le collet tournent à des vitesses synchronisées. |
| Alignement | L’alignement entre l’épaulement et le pion adhère à une spécification de tolérance H7/G6. |
Spécifications techniques de la tête FSW à Pion Rétractable pour MOCN
Notre tête FSW avec pion rétractable possède toutes les fonctions de la tête FSW standard : contrôle et enregistrement de la force, refroidissement, protection de la broche contre les charges et vibrations. La différence est le pion rétractable qui permet de remplir le trou de sortie FSW, bénéfique par exemple pour les applications aérospatiales.
| Contrôle de la force | Assure la qualité de la soudure de 1 à 18 kN |
| Vitesse de rotation du soudage | Jusqu’à 4000 RPM |
| Enregistrement de la force | En temps réel pour assurer la qualité et faciliter l’ajustement des paramètres de soudage |
| Changement rapide de l’outil | Système d’attachement Whistle Notch avec positionnement précis |
| Système de refroidissement | Refroidissement par eau et par air |
| Commande à distance | Pour le mode de production ou l’ajustement du processus |
Interface Homme-Machine de la tête FSW à pion rétractable

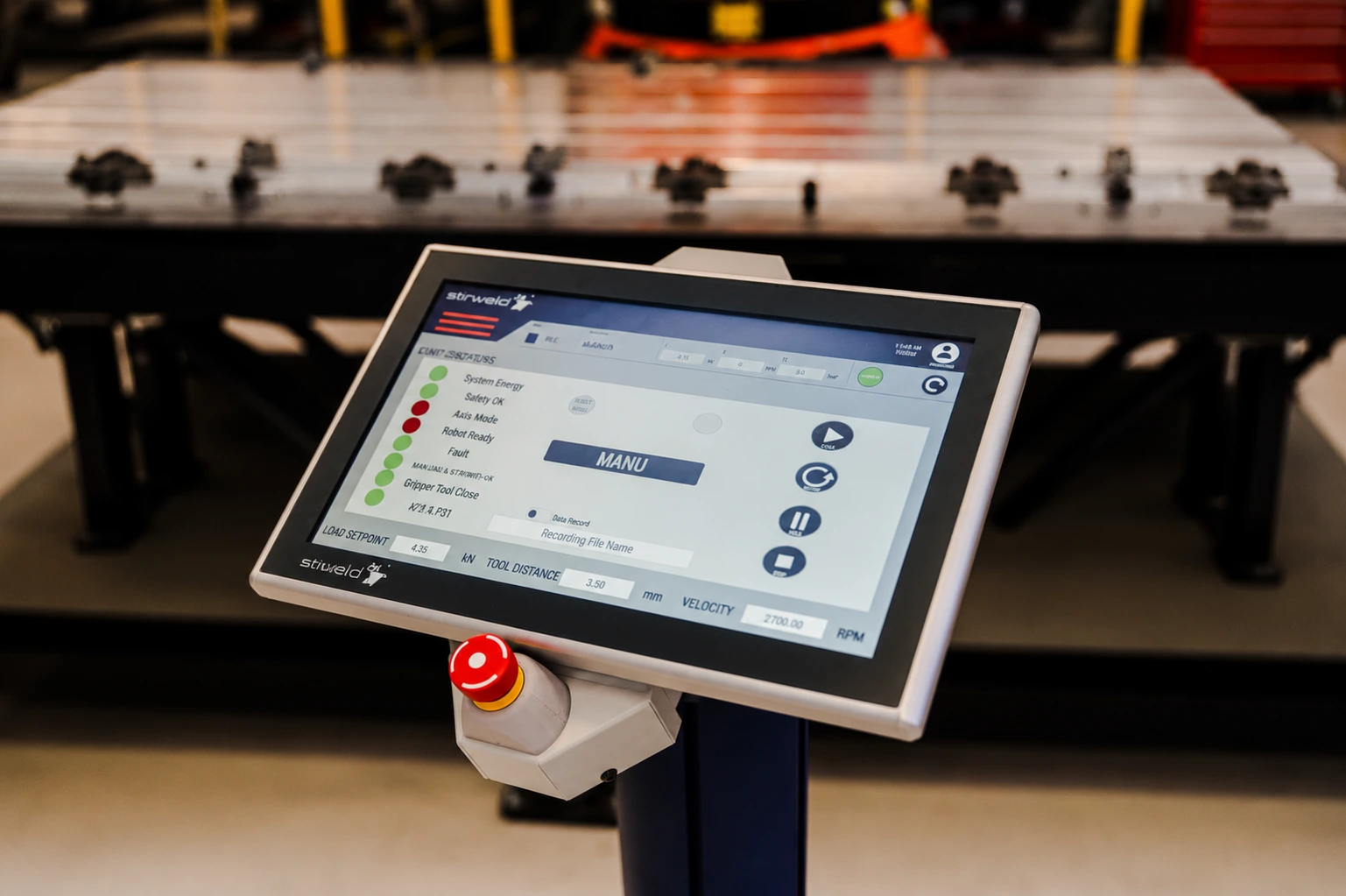

Notre Interface Homme-Machine, conforme à la norme EN 9100, est spécialement conçue pour optimiser la production et l’ajustement des processus, tout en mettant l’accent sur l’efficacité. Elle est équipée d’un connecteur de 30 mm de diamètre et offre aux utilisateurs des mises à jour logicielles gratuites, assurant ainsi l’accès aux dernières fonctionnalités. Cette interface facilite non seulement le suivi des paramètres du système, mais elle aide également à gérer les recettes de production en détaillant les paramètres de soudage. Les utilisateurs peuvent aisément initier des ordres de fabrication, gérer manuellement les opérations et ajuster la longueur du pion rétractable. Afin d’assurer une qualité de soudure exceptionnelle, l’interface fournit des courbes de valeurs sélectionnables et génère des rapports détaillés sur l’état du système.
“Nous voulions faire évoluer l’outil pour l’adapter à nos besoins. Avant, nous utilisions un bras robotisé pour réaliser le soudage par friction-malaxage. Cependant, il y a beaucoup de jointures dans un robot. Cela le rend trop flexible. Il se déforme un peu lorsque vous appuyez sur la surface soudée. Dans une opération comme le FSW, vous perdez en précision. Pour atteindre la précision que nous voulons, nous avions besoin de la rigidité d’une machine-outil.”
Alexia Grosso
Ingénieure Conceptrice
Dimensions et empreinte machine de notre tête FSW à pion rétractable
Dimensions de la tête FSW à pion rétractable
Il est essentiel de bien connaître les dimensions précises de notre tête de FSW pour machines-outils à commande numérique avec pion rétractable pour assurer une intégration fluide dans votre système industriel actuel. La précision de chaque millimètre est cruciale pour un ajustement idéal et le bon déroulement des opérations. Notre engagement envers la transparence et la précision nous pousse à fournir des mesures exhaustives de notre tête FSW à pion rétractable. Chaque détail technique reflète notre attention méticuleuse dans la conception, assurant ainsi des performances de haut niveau et une intégration harmonieuse avec l’infrastructure de votre machine existante.
| Taille | Hauteur de 437 mm (17.2 in) |
| Poids | 70 kg |
| Montage et démontage | Complété en 15 minutes |
Aperçus des caractéristiques minimales pour l’intégration de la tête FSW à pion rétractable dans un centre d’usinage
Pour déterminer si votre centre d’usinage est compatible avec notre tête FSW à pion rétractable, considérez les critères indicatifs suivants. Ces spécifications sont des recommandations générales et pourraient différer en fonction de scénarios spécifiques. Si vous êtes incertain ou avez besoin de conseils supplémentaires, notre équipe d’experts est toujours prête à aider.
Une puissance de broche d’au moins 10 kW est requise.
Le couple de la broche ne doit pas être inférieur à 50 N.m et doit être opérationnel à partir de 1000 RPM.
La compatibilité de la taille de l’attachement comprend ISO 40, BT 40, HSK 63 ou des tailles similaires.
Prévoyez un dégagement minimal de 450 mm sous le nez de la broche, en particulier compte tenu de la dimension de la tête de FSW à broche rétractable de 437 mm ou 17,2 pouces.
Intéressé par les détails techniques de notre tête FSW à pion rétractable ? Approfondissez vos connaissances en explorant notre article détaillé. Apprenez-en davantage sur les avantages du processus à pion rétractable par rapport au FSW à pion fixe, examinez ses spécifications techniques, et découvrez pourquoi, en particulier dans le secteur aérospatial, cette innovation gagne en popularité. Pour ceux qui cherchent à approfondir leur compréhension et à obtenir des informations précises sur les subtilités de cet équipement, notre article sur le FSW sans trou de sortie est incontournable !
Prêt pour le Soudage par Friction-Malaxage sans trou de sortie ?
Embarquez dans votre voyage avec la tête FSW à pion rétractable et améliorez vos processus de soudage. Contactez-nous pour un devis sur mesure qui correspond à vos besoins uniques. Collaborons et trouvons l’ajustement parfait pour vos opérations !
