FSW APPLICATION
Pièce de fabrication additive soudée par FSW
Le FSW à l’état solide permet d’assembler sans défaut des pièces en aluminium et en cuivre imprimées en 3D, tout en préservant leur résistance mécanique.
Pourquoi choisir le soudage par friction-malaxage pour vos pièces de fabrication additive ?
La fabrication additive permet d’obtenir des géométries complexes, mais l’assemblage de grandes pièces imprimées en 3D reste un défi. Le soudage par friction-malaxage offre une solution à l’état solide pour assembler des composants en aluminium et en cuivre fabriqués par SLM sans défauts, en préservant leurs propriétés mécaniques et fonctionnelles.
100% étanche
Le procédé FSW à l’état solide assure des joints parfaitement étanches, éliminant les porosités et garantissant des performances sans fuite.
Haute résistance mécanique
Le FSW conserve les propriétés mécaniques des matériaux imprimés en 3D, créant des joints dont la résistance est proche de celle du métal de base.
Capacité multi-matériaux
Ayant fait ses preuves sur des pièces AM en aluminium et en cuivre, le FSW permet de réaliser des assemblages hybrides présentant une conductivité et une résistance excellentes.
Fabrication évolutive
Permet l’assemblage fiable de grands composants imprimés en 3D, ouvrant la voie à la fabrication additive à l’échelle industrielle.
Spécifications techniques des pièces de fabrication additive soudées par FSW

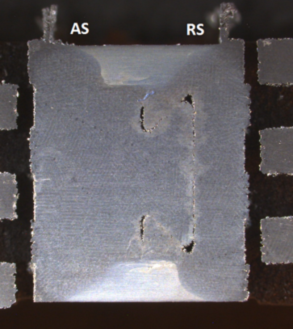

Dans la fabrication additive par lit de poudre (SLM), les alliages aluminium-silicium présentent souvent des microporosités et des microstructures hétérogènes qui peuvent compromettre les performances des joints. Le soudage par friction-malaxage (FSW) offre une solution robuste en assurant une consolidation complète du matériau à l’état solide :
Une fois soudé, le composant en aluminium-silicium est usiné pour obtenir sa géométrie finale. La tête FSW de Stirweld permet d’effectuer les deux opérations (soudage et usinage) sur la même machine CNC, offrant ainsi un processus de production flexible et rentable :
FSW du cuivre imprimé en 3D : Comprendre le défi thermique
La fabrication additive de cuivre permet de produire des pièces complexes à haute conductivité utilisées dans les systèmes électroniques et thermiques avancés. Cependant, le soudage du cuivre présente un défi unique en raison de sa conductivité thermique exceptionnelle.
Pendant le soudage par friction-malaxage, l’intense chaleur de friction générée à l’interface outil/pièce est rapidement évacuée par le cuivre, concentrant la chaleur à l’intérieur de l’outil lui-même. Ce phénomène met en évidence à la fois l’efficacité thermique du cuivre et la robustesse du processus de soudage par friction-malaxage.
Le résultat : un joint sans défaut, entièrement consolidé, qui conserve les propriétés électriques et mécaniques requises pour les applications de haute performance.
Fabrication additive de pièces : Principales préoccupations pour les secteurs critiques
La fabrication additive permet de produire des composants métalliques légers, complexes et hautement optimisés utilisés dans les systèmes d’ingénierie avancés. Cependant, nombre de ces pièces nécessitent un assemblage fiable pour atteindre des dimensions, des fonctions ou des niveaux de performance qui dépassent les capacités d’une seule impression. Le soudage par friction-malaxage à l’état solide offre une solution puissante en garantissant des joints sans défaut, une étanchéité totale et une résistance mécanique exceptionnelle.
Grâce à sa capacité à préserver l’intégrité du matériau et à éliminer les porosités, le FSW est particulièrement utile pour la fabrication additive de pièces utilisées dans des industries stratégiques où la fiabilité, la stabilité thermique et les performances structurelles sont essentielles :
